Шлюзовые питатели
Шлюзовой питатель предназначен для непрерывного выгруза пыли из бункера. Конструкция позволяет обеспечить герметичность фильтра при пылевыгрузке подрукавного бункера.
АО «СПЕЙС-МОТОР» изготавливает шлюзовые питатели разной производительности.
Для исключения подсосов воздуха, высыпания пыли во время безостановочного ремонта и технического обслуживания фильтра, между бункером и шлюзовым питателем необходимо использовать пылевую задвижку с ручным или электроприводом.

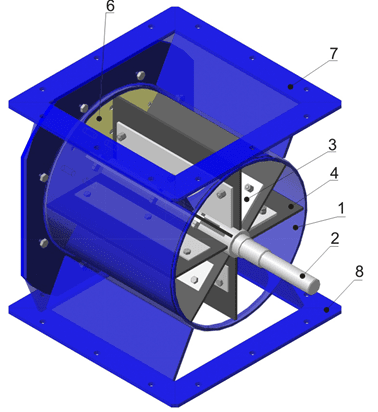

Основные обозначения:
- - корпус;
- - вал;
- - лопасть;
- - полиуретановая пластина;
- - подшипник;
- - крышка боковая с капролоновой накладкой;
- - верхний фланец;
- - нижний фланец.
Технические характеристики шлюзовых питателей с электроприводом:
|
Параметры / Типоразмер |
ШП-200 |
ШП-260 |
ШП-300 |
ШП-500 |
|
Производительность, м3/час |
1,96 |
13,5 |
25 |
60 |
|
Потребляемая мощность, кВт* |
0,37 |
0,75 |
0,75 |
0,75 |
|
Масса, кг |
50 |
103 |
144 |
215 |
|
Электропитание, В |
380 |
|||
|
Передаточное число, I |
100 |
67 |
60 |
60 |
*При выборе шлюзового питателя необходимо учитывать высоту столба навалочного материала над шлюзовым питателем – чем выше столб, тем мощнее должен быть электропривода. В представленной таблице мощности даны из расчета установки на бункерах рукавных фильтров, где высота столба пыли обычно не превышает более 2-х метров.
Пример условного обозначения
ШП-200:
ШП – шлюзовой питатель;
200 – размер приемного окна;
Габаритные чертежи

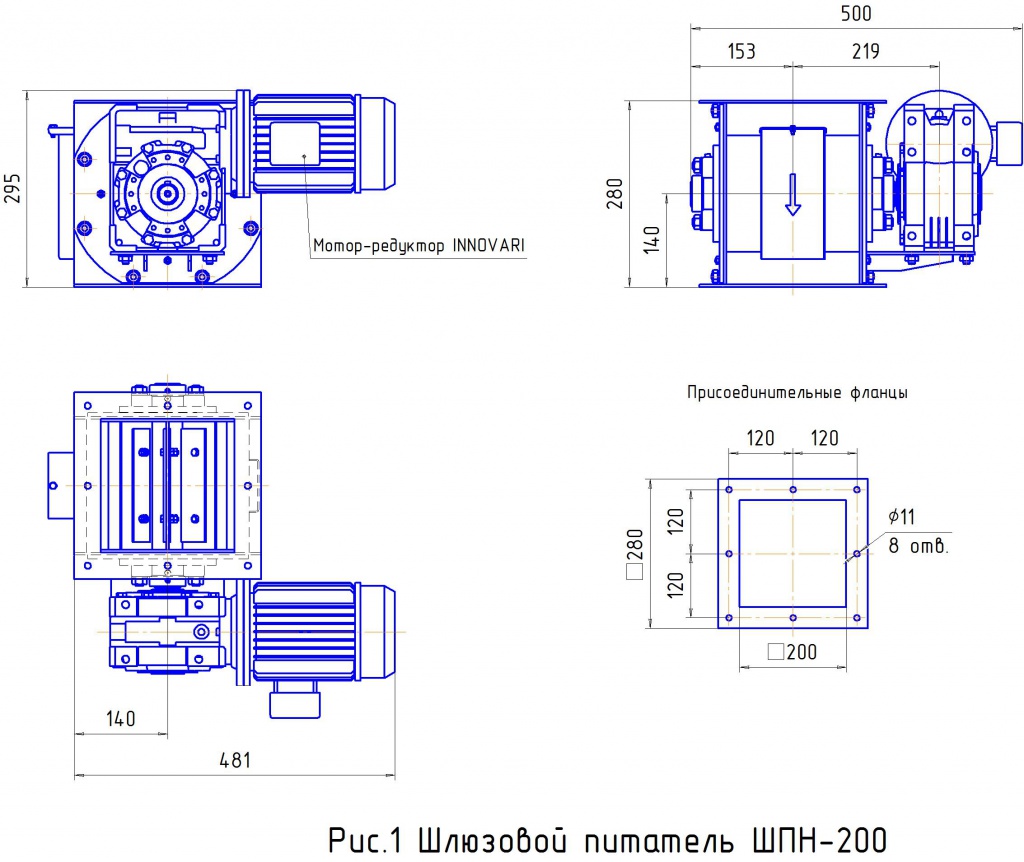

ШП-200 с редутором

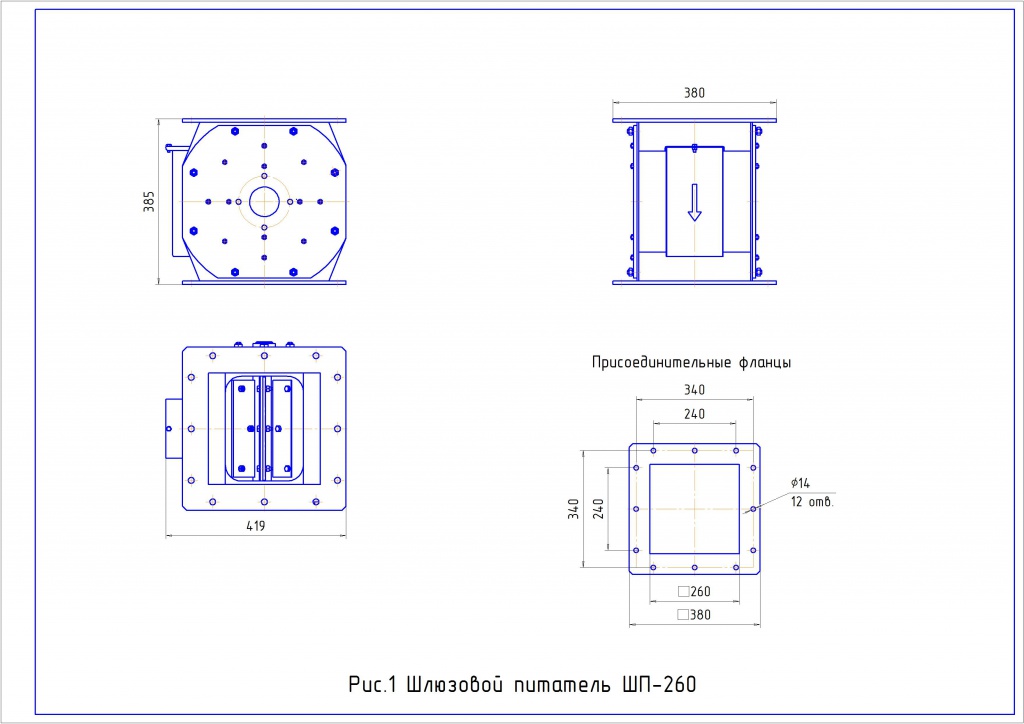

ШП-260 без редуктора

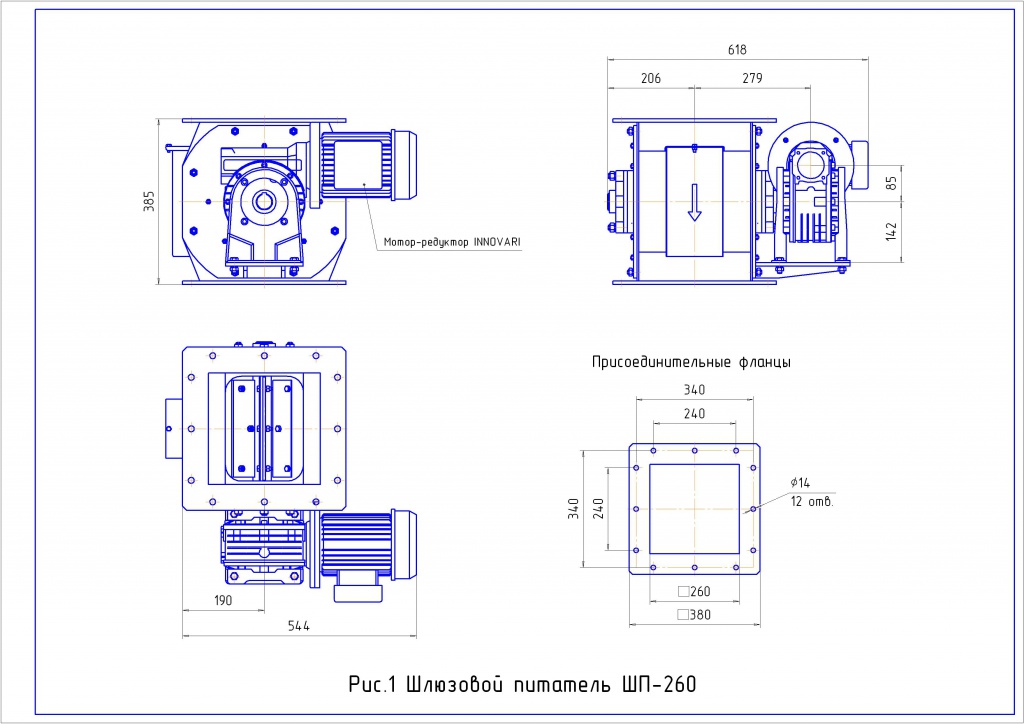

ШП-260 с редуктором

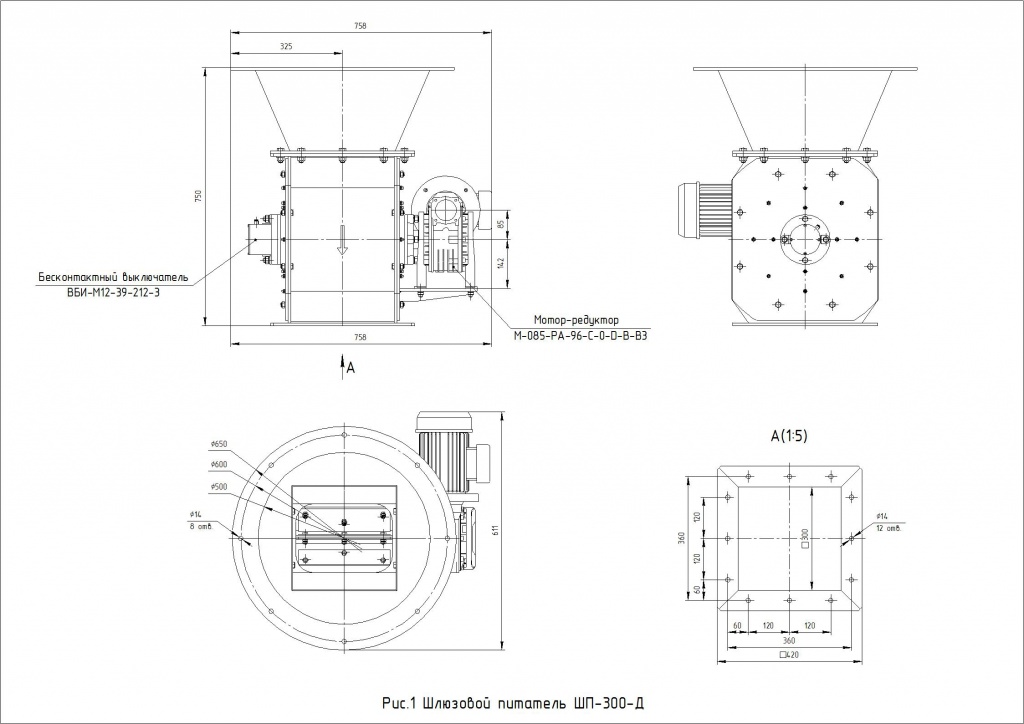

ШП-300 с круглым фланцем

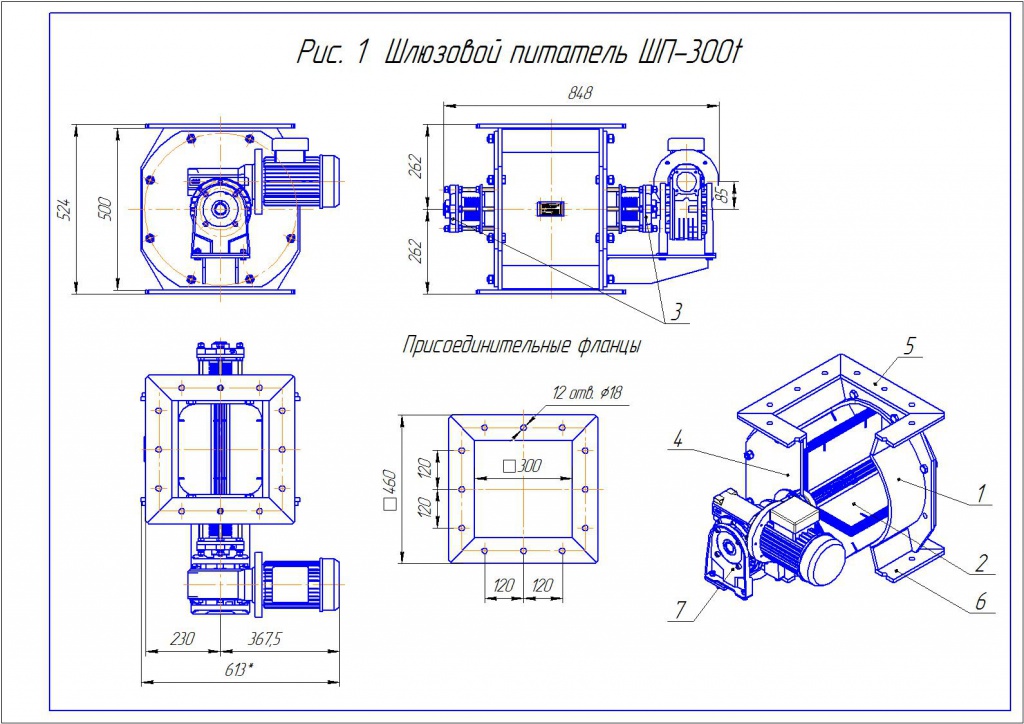

ШП-300t (высокотемпературныи)

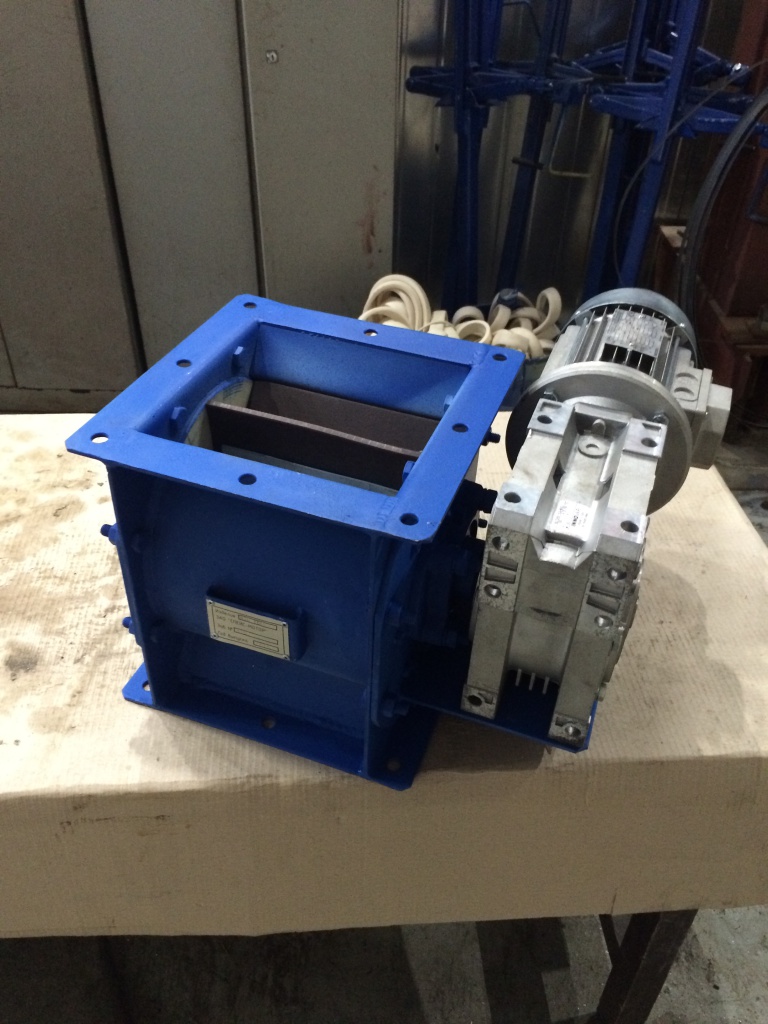

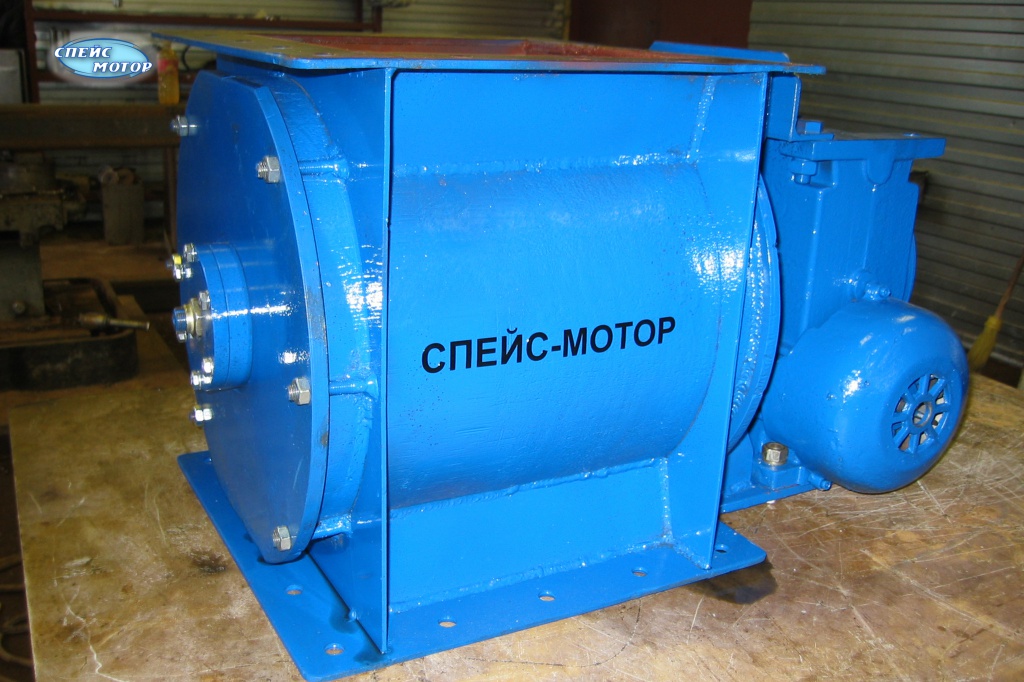

Фотографии
Заказать
