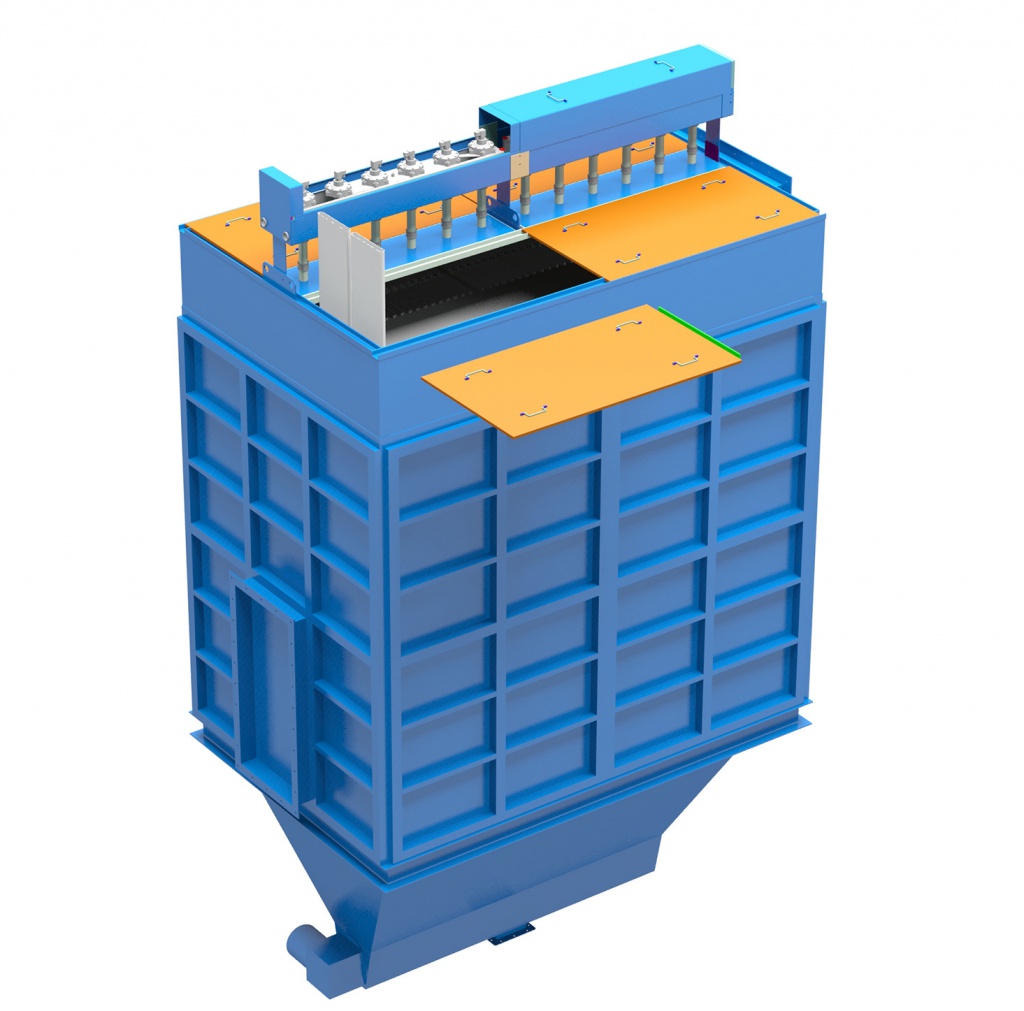

рукавный фильтр КЕ-216

Заказать

Технические характеристики Гидравлическое сопротивление фильтра 2500 Па Площадь фильтрации, не менее 454 м2 Максимальный расход очищаемого газа, при скорости фильтрации 1,5 м/мин 40 000 м3/час Количество рукавов 216 шт. Концентрация пыли на выходе, не более, 10 мг/м3 Качество сжатого воздуха по ГОСТ 17433-80 9 кл. Разряжение на корпусе, в базовом исполнении 6500 Па Масса 9 т.

Общее описание (базовое исполнение)

Составные элементы фильтра:

• чистая камера с импульсными трубами;
• ресиверы сжатого воздуха с электромагнитными клапанами;
• каркасные сетки;
• фильтрорукава;
• щиты корпуса фильтра;
• коллектор;
• подрукавный бункер;
• шнековый транспортёр;
• устройства пылевыгрузки.

Дополнительные опции

• корпус под наполнением;
• система регенерации с обратной продувкой без использования сжатого воздуха;
• фильтрорукава из материалов с различными свойствами;
• электрический подогрев системы регенерации;
• взрывобезопасное исполнение;
• встроенная система взрывоподавления;
• встроенная система пожаротушения;
• теплоизоляция корпуса сэндвич-панелями;
• клапан подсоса перед фильтром;
• смесительная камера перед фильтром;
• форсунки для подачи воды на входе в фильтр;
• виброустановка на подрукавном бункере;
• датчики уровня пыли;
• теплоизоляция бункера сэндвич-панелями;
• дополнительный шнек связи;
• устройства пылевыгрузки «мигалка» и «мигалка двойная»;
• шлюзовый ротационный затвор с приводом без регулировки частоты вращения;
• шлюзовый ротационный затвор с приводом с регулировкой частоты вращения;
• устройство пылевыгрузки «задвижка ручная» или «задвижка с электроприводом»;
• теплоизоляция подбункерного помещения сэндвич-панелями;
• компрессорная установка (поршневая или винтовая) в комплекте;
• осушитель сжатого воздуха (сорбционный) в комплекте с компрессорной установкой;
• утепление подбункерного помещения сэндвич-панелями;
• сервисное помещение;
• опорная эстакада;
• ограждение;
• лестница;
• вытяжной вентилятор.

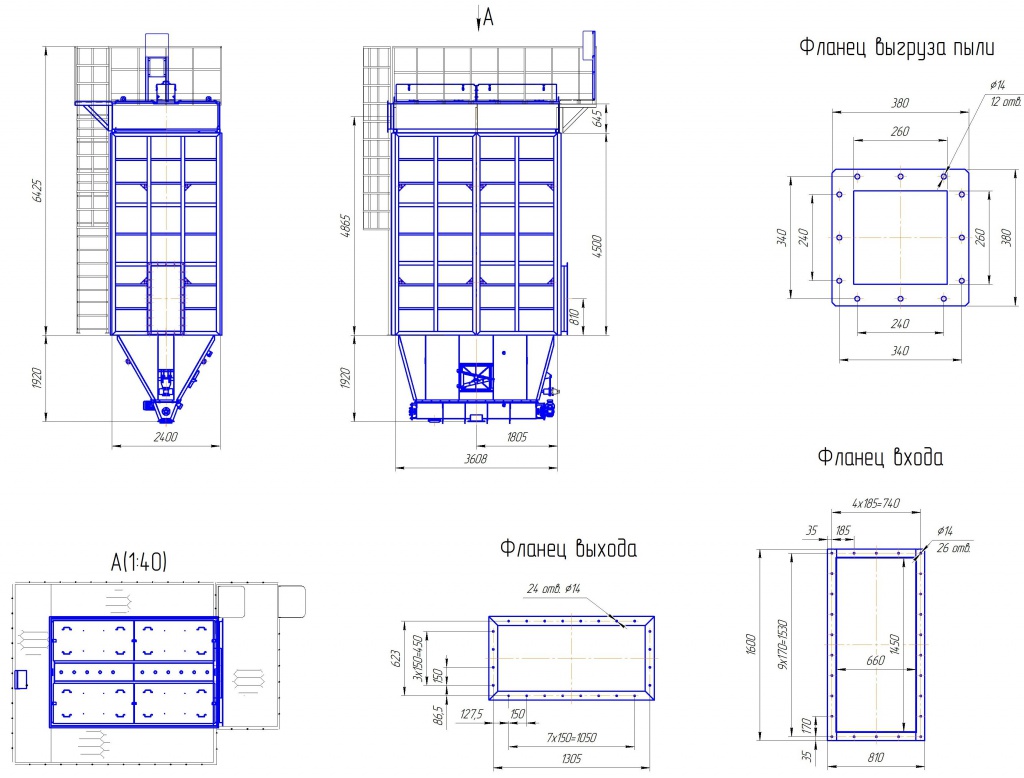

Габаритные чертежи

Фотографии
