ФИЛЬТРЫ СРЕДНЕЙ И БОЛЬШОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Рукавные фильтры средней и большой производительности представлены двумя типами – КЕ-7 и КЕ-8. Их принципиальное отличие от фильтров типа КФЕ – замена рукавных фильтроэлементов производится сверху. На объект фильтры поставляются в разобранном виде. Сборка – сварная.

Особенности рукавных фильтров типа КЕ:

  • верхнее обслуживание: фильтрорукава вставляются и вынимаются сверху;
  • плоская (КЕ-7) и эллипсная форма фильтрорукавов (КЕ-8);
  • возможность комплектации с рукавами разной длины;
  • более компактные размеры по сравнению с фильтрами, имеющими рукава круглой формы.

Основные элементы комплектации рукавных фильтров типа КЕ:

  • чистая камера с импульсными трубами;
  • ресиверы сжатого воздуха с электромагнитными клапанами;
  • клапаны отсечные пневматические;
  • каркасная сетка;
  • фильтрорукава;
  • щиты корпуса фильтра;
  • капилляры подвода запыленного газа (применимо только для фильтров серии КЕ-8)
  • коллектор;
  • подрукавный бункер фильтра;
  • шнековый транспортёр;
  • устройства пылевыгрузки;

Описание элементов

Чистая камера с импульсными трубами

Законченное изделие, проверенное на заводе, является основной частью рукавного фильтра. Имеет легкосъемные крышки. В чистой камере есть специальная матричная решётка, в которую монтируются фильтроэлементы и импульсные трубы с соплами Вентури. Количество чистых камер зависит от размера фильтра. Минимальное количество – одна штука, максимальное строго не регламентировано. На объект камеры поставляются уже в собранном виде.

Ресиверы сжатого воздуха с электромагнитными клапанами

Используются в системе регенерации фильтра. Выполнены из некорродирующих металлов. Являются накопителями сжатого воздуха. Ресивер состоит из баллона и электромагнитных клапанов. В процессе работы клапаны с заданной периодичностью стравливают сжатый воздух, который через импульсные трубы с соплами Вентури регенерирует рукавные фильтроэлементы изнутри.

Клапаны отсечные, пневматические

Если количество чистых камер в рукавном фильтре больше пяти, то фильтр комплектуется так называемыми отсечными клапанами, отделяющими по грязному газу группу чистых камер. Это помогает регенерировать рукава более эффективно, а также позволяет производить безостановочный осмотр и замену фильтроэлементов, перекрыв поступление запыленного газа в секцию. Отсечные клапана имеют прямоугольную форму и комплектуются пневмоприводами. На площадку поставляются полностью в сборе в специальных транспортных контейнерах.

Каркасная сетка

Составная часть рукавного фильтроэлемента. Служит для предотвращения «схлопывания» фильтровального рукава. Форма – плоская. Сетки поставляются в специальных транспортных контейнерах.

Фильтрорукава

Задерживают пыль. Надеваются на каркасную сетку. Поставляются в специальных водонепроницаемых мешках.

Щиты корпуса и коллектор

Щиты корпуса образуют так называемую «грязную» камеру, в которую поступает запыленный газ через коллектор. Коллектор представляет собой диагональную металлическую конструкцию и предназначен для распределения газовых потоков очищаемого и очищенного газа. Коллектор поставляется полностью в сборе, щиты – в разобранном виде и требуют сварной сборки.

Подрукавный бункер

Необходим для первичного сбора пыли. В процессе работы фильтра на рукавах задерживается масса уловленной пыли, которая с помощью импульсной продувки сбрасывается вниз, в бункер. Поставляется в собранном виде. Сборка – болтовая.

Шнековый транспортёр и пылевыгружные устройства

Выгружают пыль из подрукавного бункера. Шнековый транспортёр может быть либо круглой формы, либо в желобе. Поставляются на склад заказчика отдельно друг от друга. Сборка – болтовая. Более подробную информацию по данному оборудованию вы можете найти в разделе «Пылевыгружные устройства».

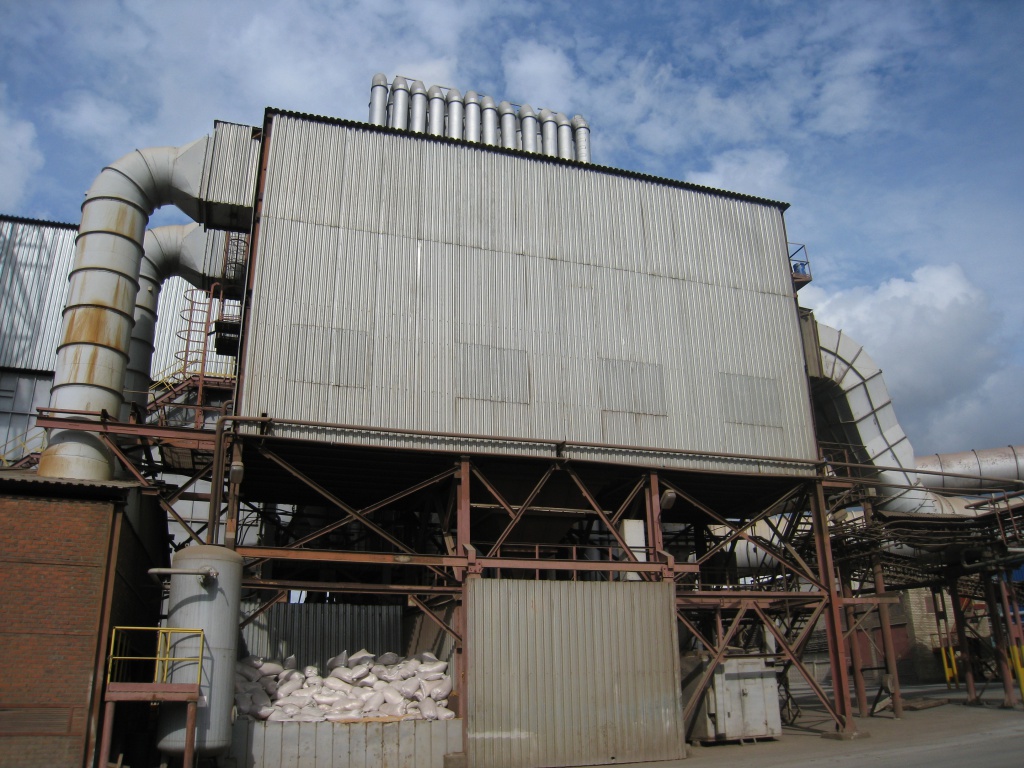

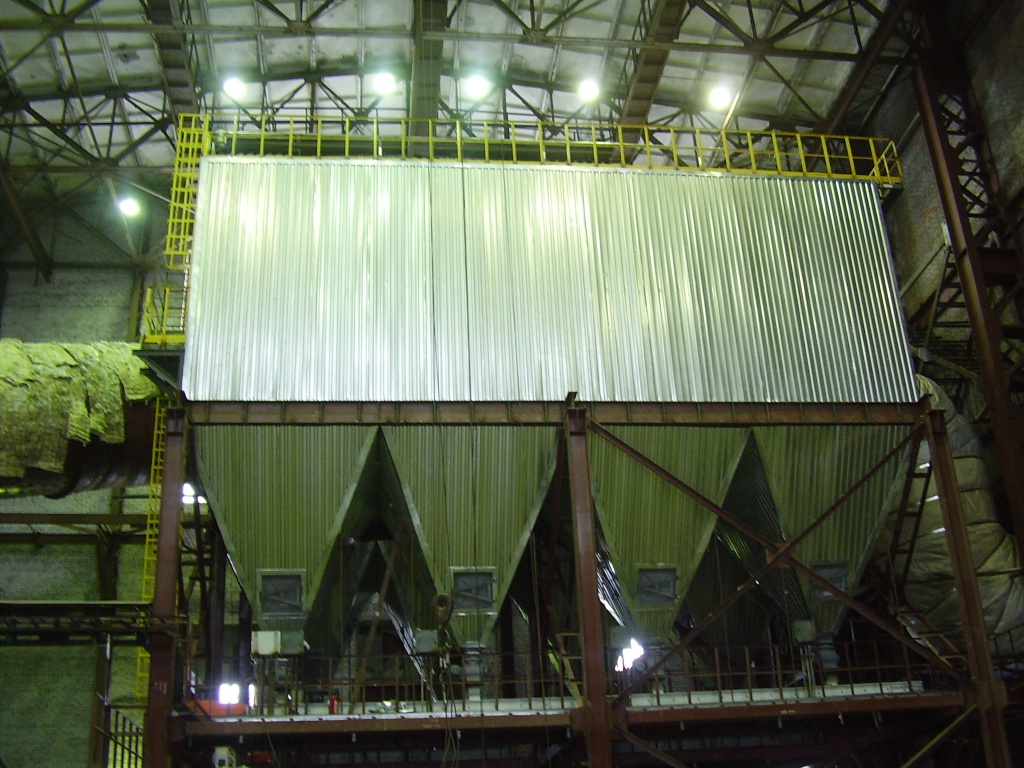

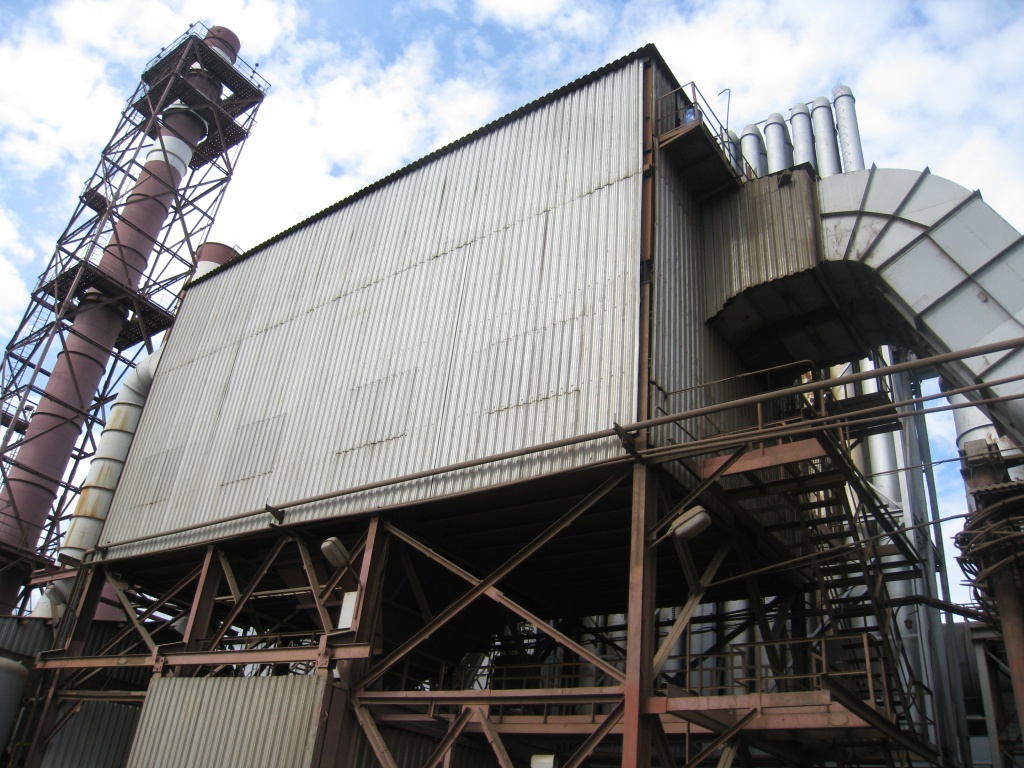

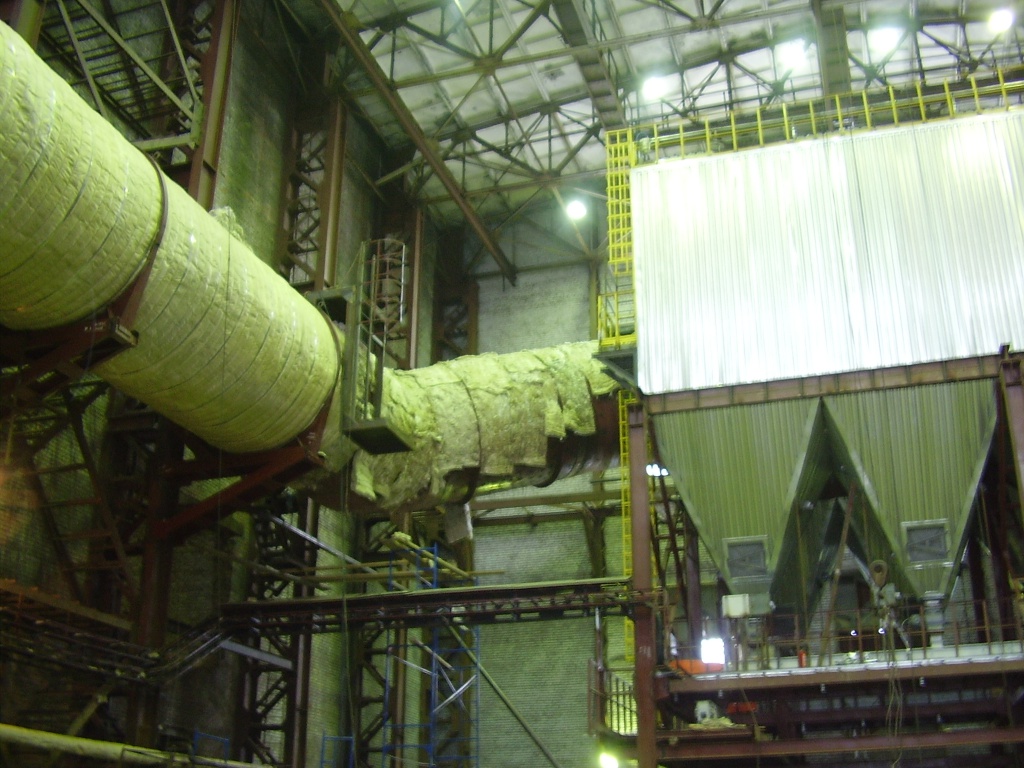

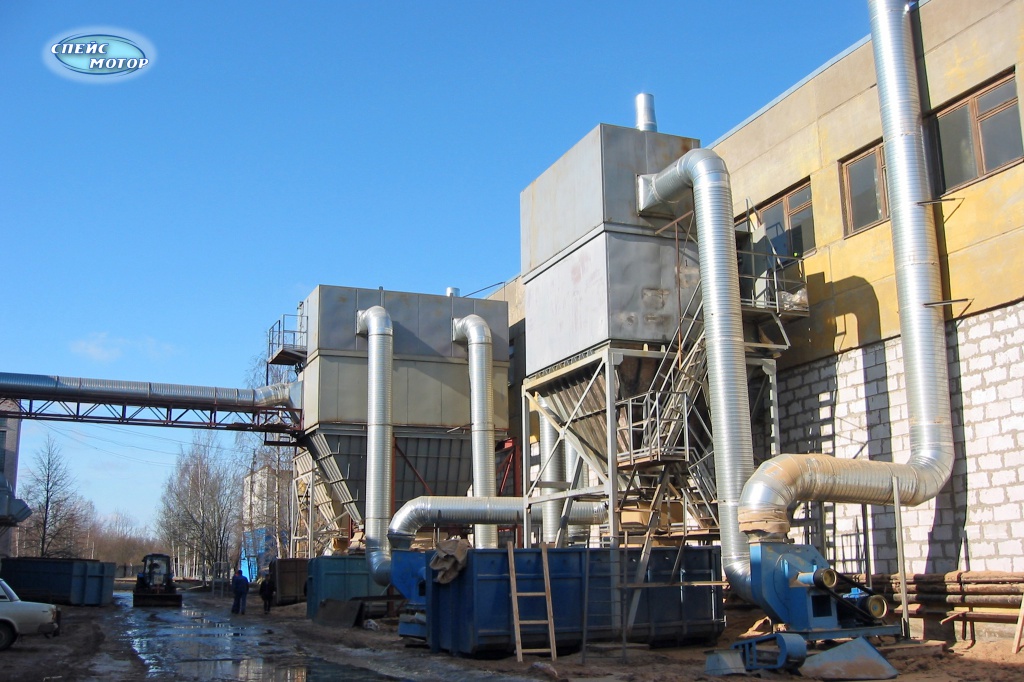

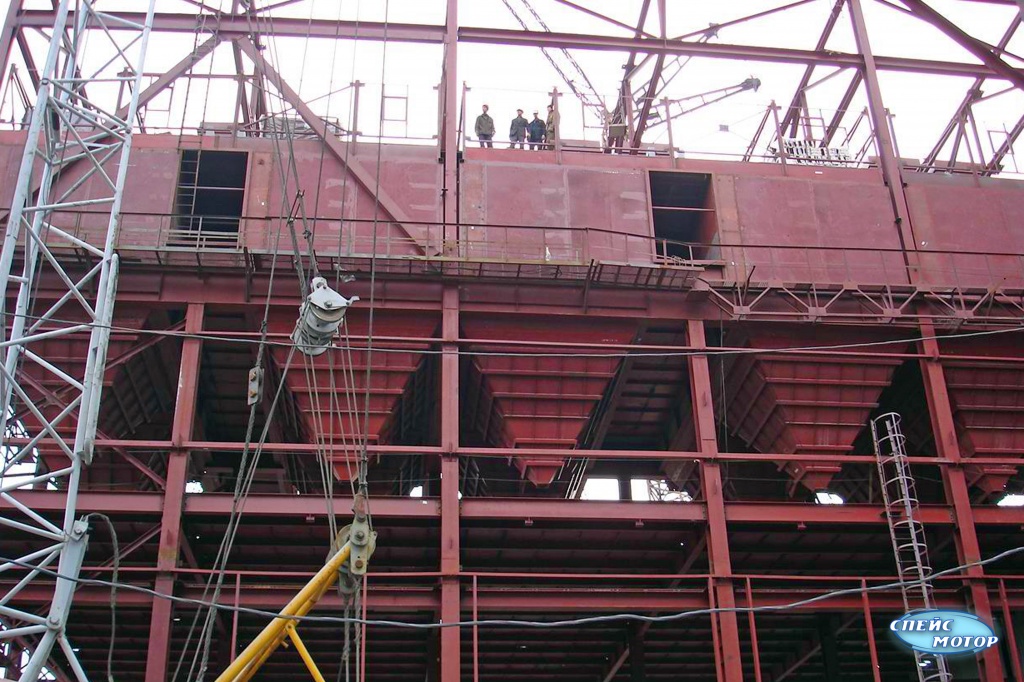

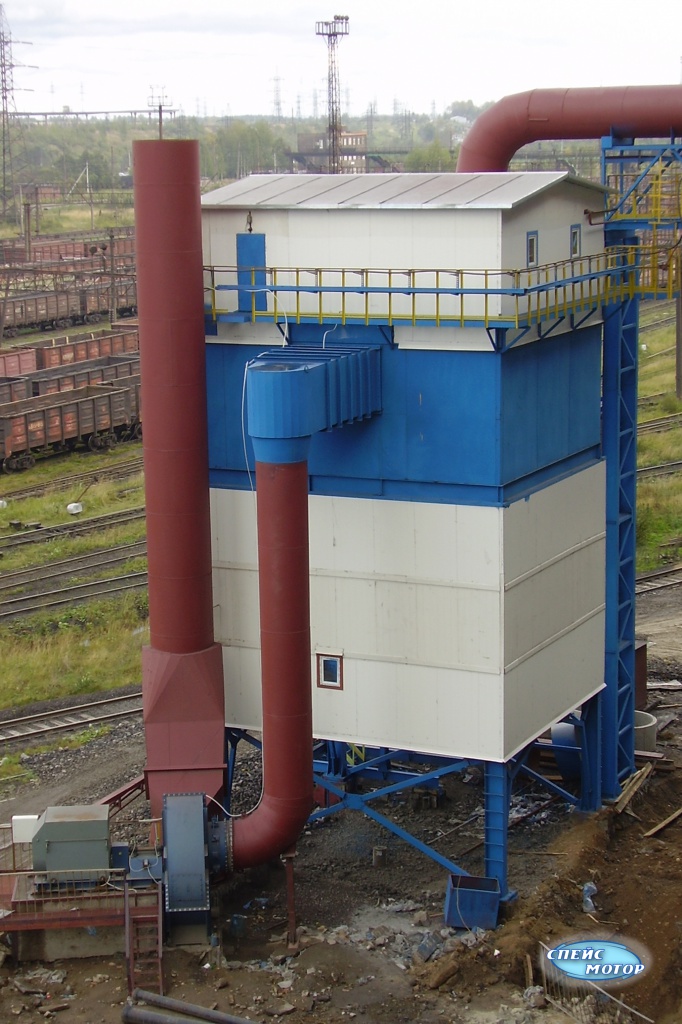

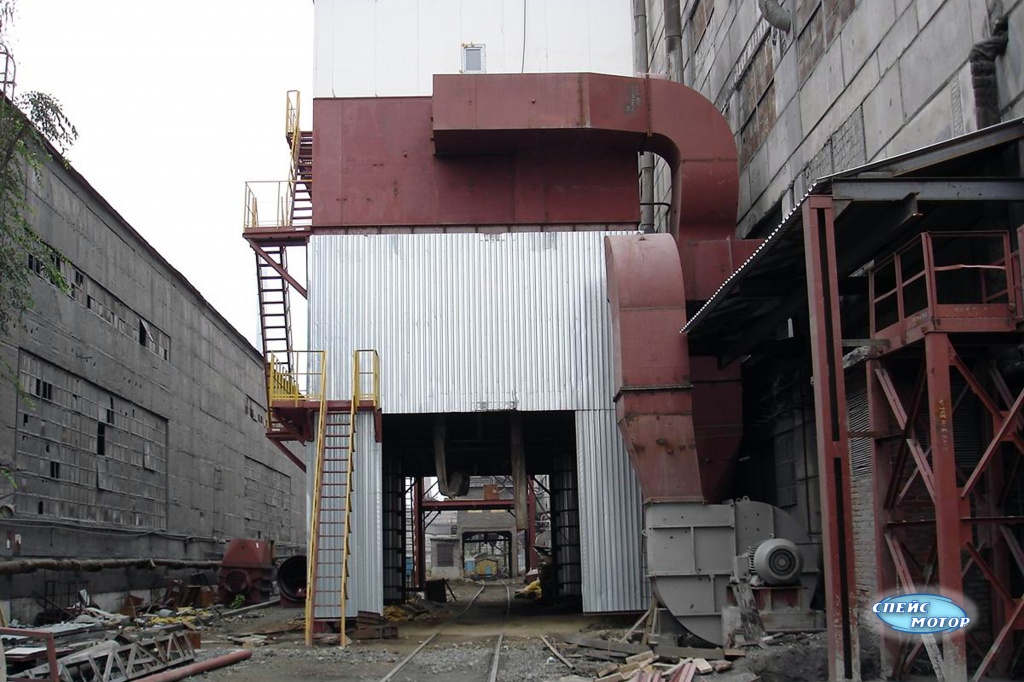

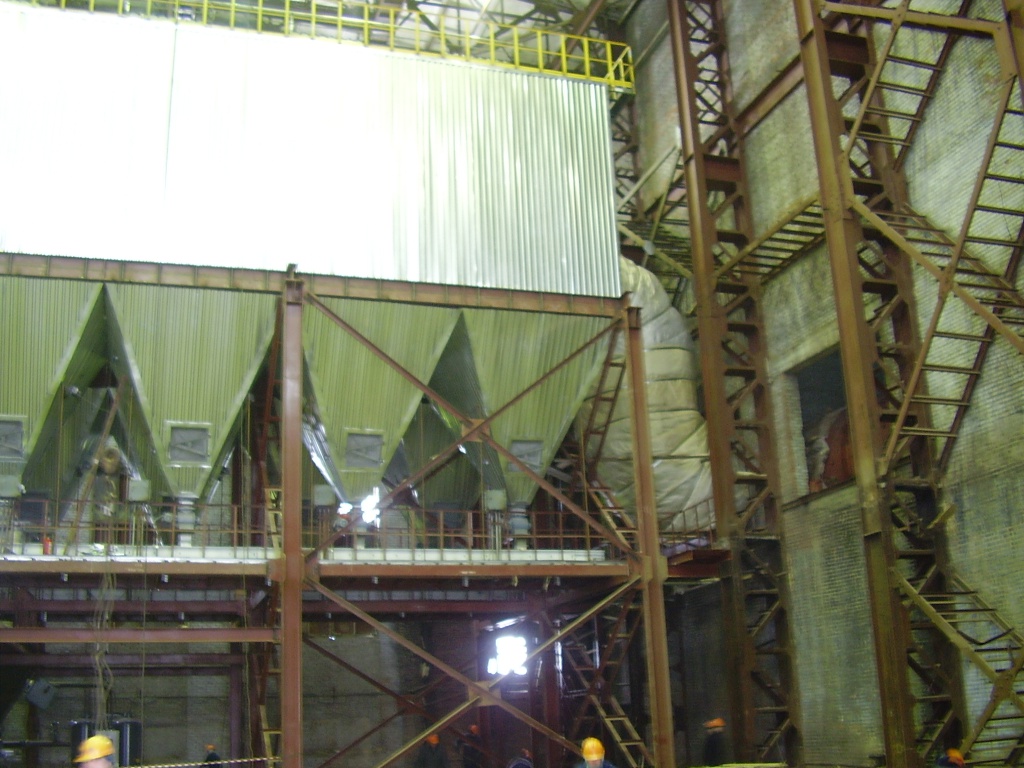

Фотографии



Рукавные фильтры типа КЕ-7
Компактные фильтры с верхним обслуживанием и фильтрорукавами плоской формы с доступной длиной до 4,5 м которые могут быть исполнены из материалов с различными свойствами. Минимальный объем фильтруемых газов - 40 000 м3/час, максимальный - не ограничен. Полный перечень дополнительных опций представлен в описании к каждой модели.
Подробнее
Рукавные фильтры типа КЕ-8
Компактный фильтр, благодаря эллипсной форме рукавов. Капиллярная конструкция обеспечивает максимально равномерный подвод газов на рукава и их защиту от воздействия пылегазового потока. Минимальный объем фильтруемых газов - !0 000 м3/час, максимальный - не ограничен. Фильтры КЕ-8 могут быть поставлены во взрывобезопасном исполнении. Полный перечень дополнительных опций представлен в описании к каждой модели.
Подробнее
