Аспирационные системы - методы организации

Тема аспирации (организации очистки воздуха, удаляемого от пересыпок, грохотов, дробилок, затарки) - сложная и неоднозначная. Для решения задач обеспечения экологической безопасности предприятия и недопущения загрязнения атмосферного воздуха стоит уделить особое внимание эффективности аспирационных систем.

Большое количество источников выброса, различия в их интенсивности и периодичности работы, подразумевает различные подходы в организации аспирации, которыми должен руководствоваться проектировщик.

АО «СПЕЙС-МОТОР» обладает опытом проектирования и расчетными программами для создания аспирационных систем.

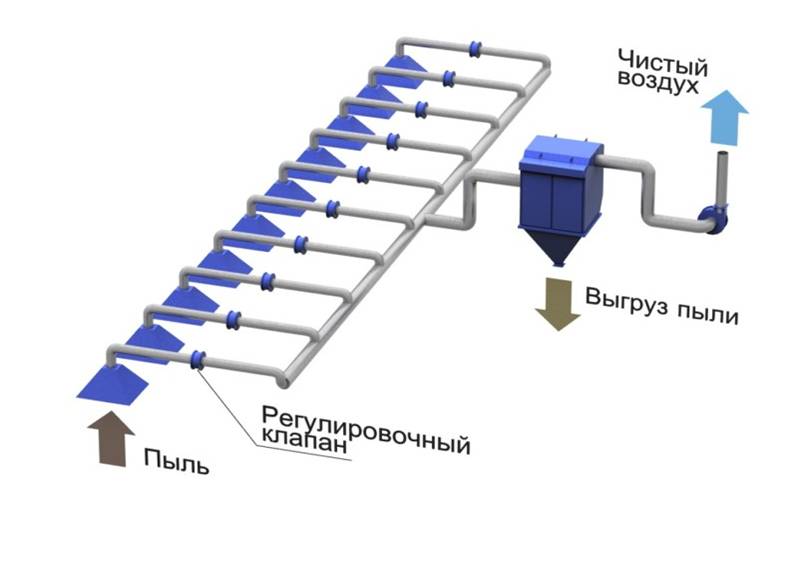

Самое простое: аспирация с помощью единого фильтра

Самым простым и экономичным является способ установки в качестве аспирационного оборудования единого рукавного фильтра за сетью зонтов и газоходов. На газоходах обязательно должны быть установлены регулировочные клапаны с автоматическим либо ручным приводом.

Преимуществами являются:

  • Простота и минимальные затраты
  • Минимальная занимаемая площадь
  • Единая точка энергоподвода и пылесбора.

Недостатки:

  • Сложность корректного расчета и последующей отладки всей аспирационной системы при числе точек пылеудаления более 5.
  • Неудовлетворительная работа системы при отключении одной из точек отсоса или при необходимости изменения её производительности.

Аспирация с помощью фильтра на несколько точек


Установка рукавного фильтра на группу (до 5) точек-источников выбросов. Эта схема, являясь ограниченным случаем схемы №1, позволяет упростить расчеты аспирационной системы, наладку и эксплуатацию.

Преимущества:

  • Несложные по сравнению с установкой единого рукавного фильтра за сетью большого количества точек пылеудаления, расчет и отладка
  • Возможность подержания, с помощью дроссель клапанов, близкими к расчетным расходы удаляемого на очистку воздуха, при отключении одной из точек отсоса или при необходимости изменения её производительности.

Недостатки:

  • Большая, по сравнению со схемой I, затратность на строительство
  • Число точек пылеудаления равно числу групп
  • Число точек энергоподвода равно числу точек-источников.

Аспирация индивидуальными фильтрами

Аспирация индивидуальными фильтрами

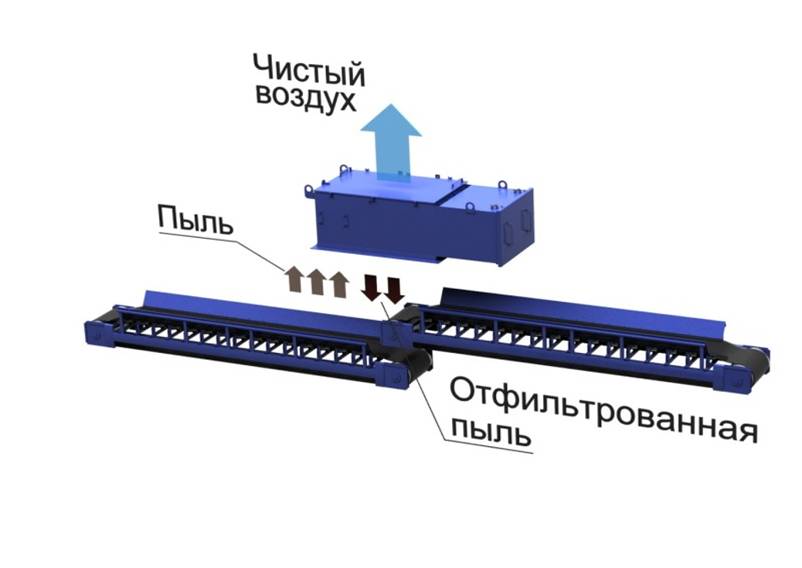

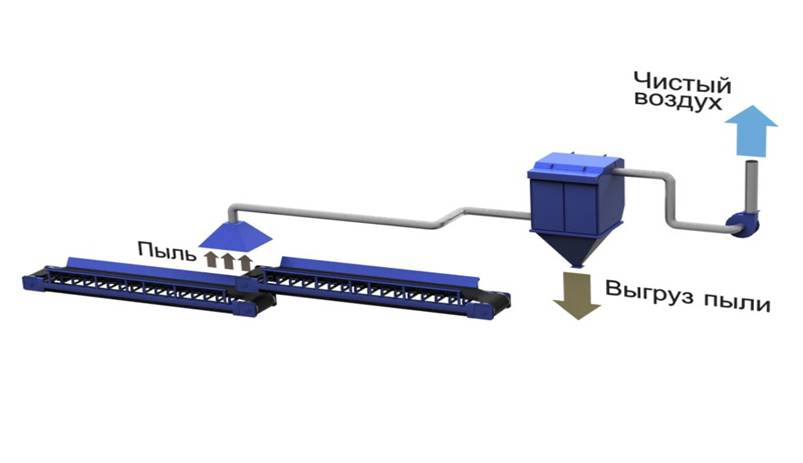

Применение в качестве аспирационного оборудования индивидуальных фильтров на каждую точку-источник выбросов. В этом случае могут применяться рукавные фильтры, как с пылеудалением (КФЕ от 300 до 60 450 м3/час – на схеме вверху), так и фильтры, сбрасывающие отфильтрованную пыль обратно в источник («точечные» фильтры КФЕ-Т от 240 до 5000 м3/час – на схеме внизу), что особенно ценно в дозирующих устройствах.

индивидуальный фильтр аспирационное оборудование

Преимущества:

  • Удобство применения – фильтры ставятся рядом с источником пыления либо над ним
  • Рукавные фильтры компактны и могут быть установлены в пространстве со сжатыми габаритами.
  • Возможность выбрасывания очищенного воздуха прямо в цех.

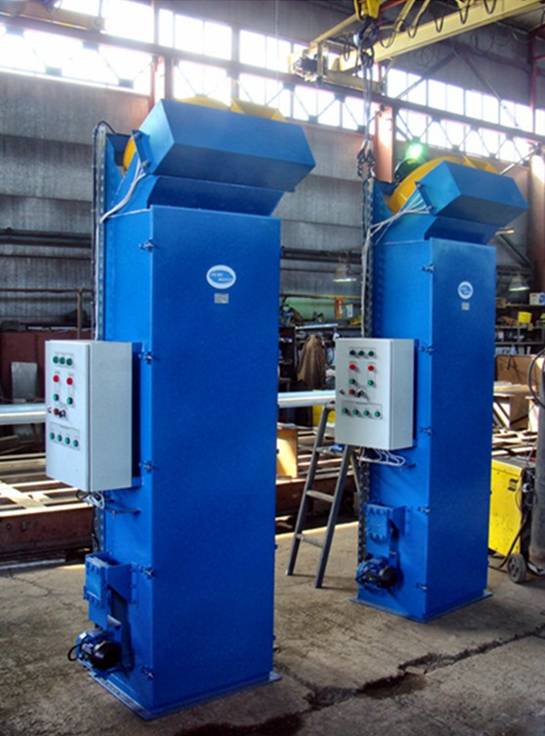

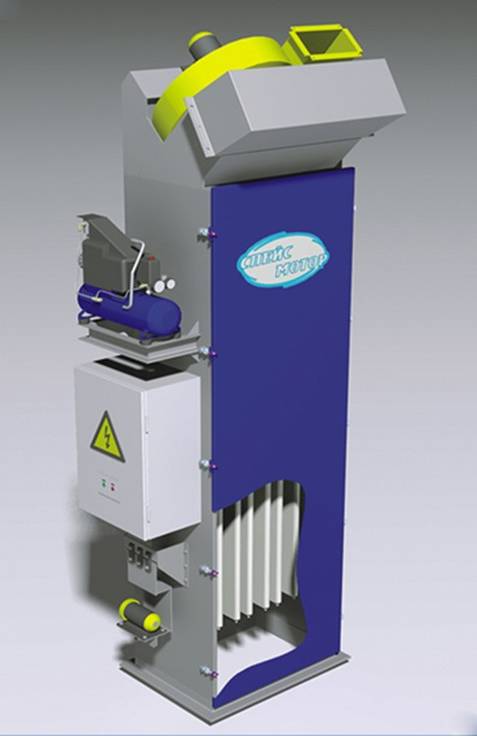

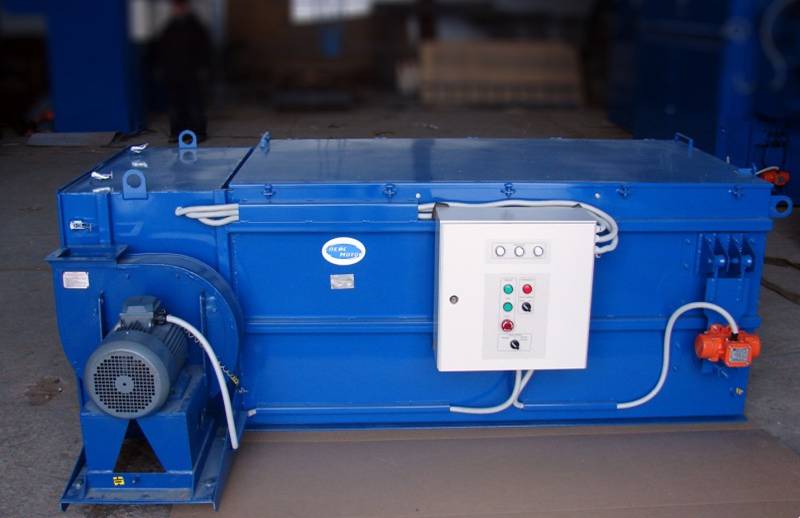

На фото, ниже, вертикальные и горизонтальные фильтры КФЕ-Т - «точечной» серии.

alt="аспирационное оборудование в СПб" аспирационная система в СПбаспирация в СПб
