КФЕ90
Заказать
|
Технические характеристики
Гидравлическое сопротивление фильтра | 2000 Па |
Площадь фильтрации, не менее | 102м2 |
Максимальный расход очищаемого газа, при скорости фильтрации 1,5 м/мин | 9 000 м3/час |
Установленная электрическая мощность, минимально возможная | 0,2 кВт |
Остаточная запыленность, стандартная | не более 20мг/м3 |
Давление сжатого воздуха, требуемое минимальное | 0,5МПа |
Качество сжатого воздуха по ГОСТ 17433-80 | 9 кл. |
Разряжение на корпусе, в базовом исполнении | 6500 Па |
|
Общее описание (базовое исполнение)

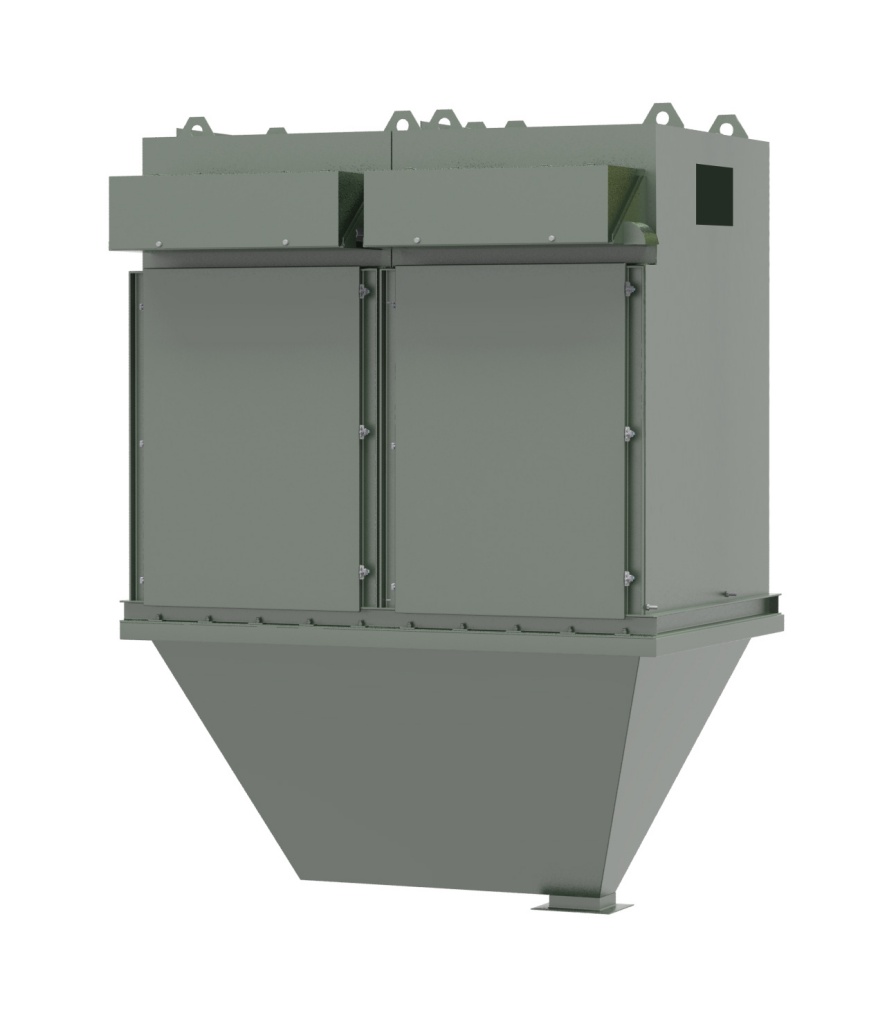

Корпус фильтра имеет вид шкафа с двумя боковыми дверьми для монтажа и демонтажа фильтроэлементов. Благодаря такой конструкции, фильтр имеет компактные размеры и не требует дополнительного пространства для обслуживания над фильтром. Фильтроэлементы установлены в вертикальном положении.
На корпусе фильтра с левой стороны, крепится шкаф управления фильтром, к которому подводится электропитание 220/380В.
Над дверьми, для удобства обслуживания установлены блоки с импульсными электромагнитными клапанами. Фланец входа газа расположен сверху слева, фланец выхода расположен сверху справа. Возможно исполнение фильтра, когда фланцы входа и выхода расположены, с одной стороны.
Под корпусом фильтра смонтирован подрукавный бункер – либо пирамидальной формы, либо со съемным шнековым транспортёром. Конфигурация подрукавного бункера определяется по согласованию с заказчиком. К нижнему выгружному фланцу бункера могут быть смонтированы дополнительные элементы пылевыгрузки – задвижка пылевая, питатель шлюзовый, мигалка.
Дополнительная комплектация
- Вытяжной вентилятор;
- Опорная эстакада;
- Лестница;
- Ограждение;
- Исполнение корпуса под наполнением;
- Исполнение корпуса из нержавеющей стали;
- Исполнение бункера из нержавеющей стали;
- Комплектация фильтрорукавами из материала с различными техническими характеристиками;
- Электрический подогрев системы регенерации;
- Взрывобезопасное исполнение;
- Встроенная система взрывоподавления;
- Встроенная система пожаротушения;
- Установка перед фильтром клапана подсоса воздуха;
- Комплектация подрукавного бункера виброустановкой или пневмообрушением;
- Комплектация датчиками уровня пыли;
- Комплектация дополнительным шнеком связи;
- Элемент пылевыгрузки «Мигалка» и «Мигалка двойная»;
- Элемент пылевыгрузки Шлюзовый питатель;
- Элемент пылевыгрузки «Задвижка ручная» или «Задвижка с электроприводом»;
- Поставка в комплекте с фильтром компрессорной установки (поршневой или винтовой);
- Поставка в комплекте с компрессорной установкой осушителя сжатого воздуха (сорбционный)
