КФЕ225

Заказать

Технические характеристики Гидравлическое сопротивление фильтра 2000Па Площадь фильтрации, не менее 255 м2 Максимальный расход очищаемого газа, при скорости фильтрации 1,5 м/мин 23 000 м3/час Установленная электрическая мощность, минимально возможная 0,2 кВт Остаточная запыленность, стандартная не более 20мг/м3 Давление сжатого воздуха, требуемое минимальное 0,5МПа Качество сжатого воздуха по ГОСТ 17433-80 9 кл. Разряжение на корпусе, в базовом исполнении 6500Па

Общее описание (базовое исполнение)

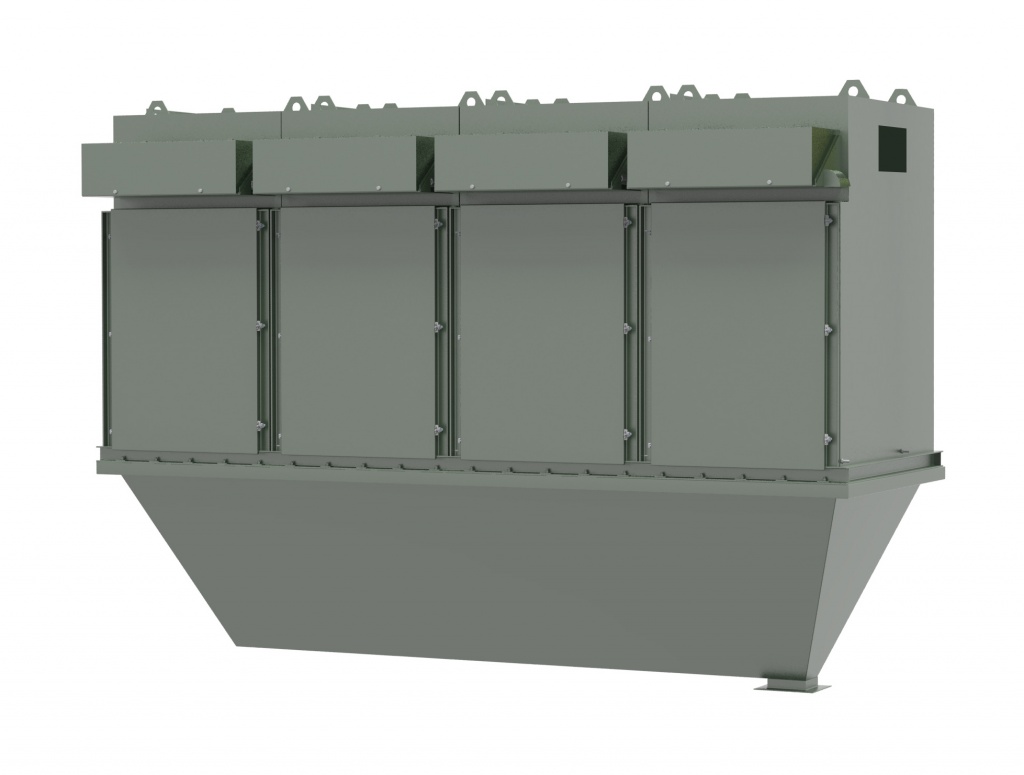

Корпус фильтра имеет вид шкафа с четырьмя боковыми дверьми для монтажа и демонтажа фильтроэлементов. Благодаря такой конструкции, фильтр имеет компактные размеры и не требует дополнительного пространства для обслуживания над фильтром. Фильтроэлементы установлены в вертикальном положении.

На корпусе фильтра с левой стороны, крепится шкаф управления фильтром, к которому подводится электропитание 220/380В.

Над дверьми, для удобства обслуживания установлены блоки с импульсными электромагнитными клапанами. Фланец входа газа расположен сверху слева, фланец выхода расположен сверху справа. Возможно исполнение фильтра, когда фланцы входа и выхода расположены, с одной стороны.

Под корпусом фильтра смонтирован подрукавный бункер – либо пирамидальной формы, либо со съемным шнековым транспортёром. Конфигурация подрукавного бункера определяется по согласованию с заказчиком. К нижнему выгружному фланцу бункера могут быть смонтированы дополнительные элементы пылевыгрузки – задвижка пылевая, питатель шлюзовый, мигалка.

Дополнительная комплектация

• Вытяжной вентилятор;
• Опорная эстакада;
• Лестница;
• Ограждение;
• Исполнение корпуса под наполнением;
• Исполнение корпуса из нержавеющей стали;
• Исполнение бункера из нержавеющей стали;
• Комплектация фильтрорукавами из материала с различными техническими характеристиками;
• Электрический подогрев системы регенерации;
• Взрывобезопасное исполнение;
• Встроенная система взрывоподавления;
• Встроенная система пожаротушения;
• Установка перед фильтром клапана подсоса воздуха;
• Комплектация подрукавного бункера виброустановкой или пневмообрушением;
• Комплектация датчиками уровня пыли;
• Комплектация дополнительным шнеком связи;
• Элемент пылевыгрузки «Мигалка» и «Мигалка двойная»;
• Элемент пылевыгрузки Шлюзовый питатель;
• Элемент пылевыгрузки «Задвижка ручная» или «Задвижка с электроприводом»;
• Поставка в комплекте с фильтром компрессорной установки (поршневой или винтовой);
• Поставка в комплекте с компрессорной установкой осушителя сжатого воздуха (сорбционный).
