КФЕ120

Заказать

Технические характеристики Гидравлическое сопротивление фильтра 2000Па Площадь фильтрации, не менее 136 м2 Максимальный расход очищаемого газа, при скорости фильтрации 1,5 м/мин 12 000 м3/час Установленная электрическая мощность, минимально возможная 0,2 кВт Остаточная запыленность, стандартная не более 20мг/м3 Давление сжатого воздуха, требуемое минимальное 0,5МПа Качество сжатого воздуха по ГОСТ 17433-80 9 кл. Разряжение на корпусе, в базовом исполнении 6500Па

Общее описание (базовое исполнение)

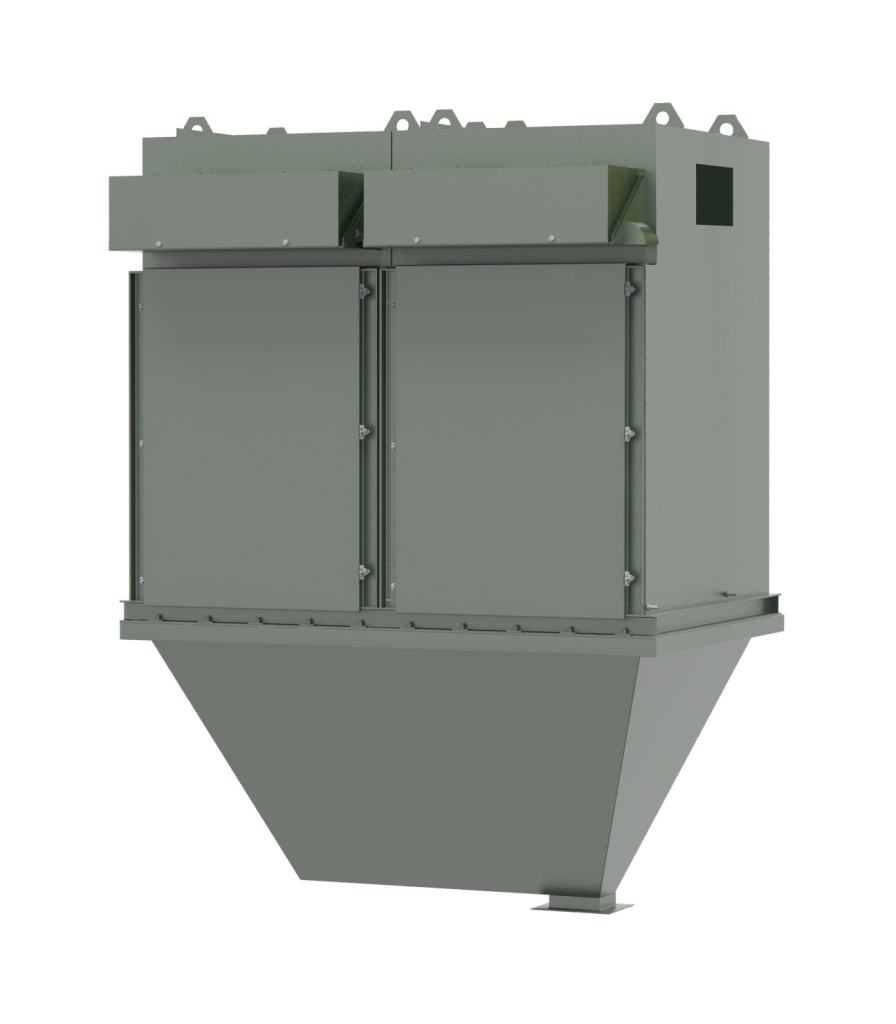

Корпус фильтра имеет вид шкафа с двумя боковыми дверьми для монтажа и демонтажа фильтроэлементов. Благодаря такой конструкции фильтр имеет компактные размеры и не требует дополнительного пространства для обслуживания над собой. Фильтроэлементы установлены в вертикальном положении.

На корпусе фильтра с левой стороны крепится шкаф управления, к которому подводится электропитание 220/380В.

Над дверьми для удобства обслуживания установлены блоки с импульсными электромагнитными клапанами. Фланец входа газа расположен сверху слева, фланец выхода расположен сверху справа. Возможно исполнение фильтра, когда фланцы входа и выхода расположены с одной стороны.

Под корпусом фильтра смонтирован подрукавный бункер – либо пирамидальной формы, либо со съемным шнековым транспортёром. Конфигурация подрукавного бункера определяется по согласованию с заказчиком. К нижнему выгружному фланцу бункера могут быть смонтированы дополнительные элементы пылевыгрузки: задвижка пылевая, питатель шлюзовый, мигалка.

Дополнительная комплектация

• вытяжной вентилятор;
• опорная эстакада;
• лестница;
• ограждение;
• корпус под наполнением;
• корпус из нержавеющей стали;
• бункер из нержавеющей стали;
• фильтрорукава из материалов с различными техническими характеристиками;
• электрический подогрев системы регенерации;
• взрывобезопасное исполнение;
• встроенная система взрывоподавления;
• встроенная система пожаротушения;
• клапан подсоса воздуха перед фильтром;
• виброустановка или пневмообрушение на подрукавном бункере;
• датчики уровня пыли;
• дополнительный шнек связи;
• элементы пылевыгрузки «мигалка» и «мигалка двойная»;
• элемент пылевыгрузки «шлюзовый питатель»;
• элемент пылевыгрузки «задвижка ручная» или «задвижка с электроприводом»;
• компрессорная установка (поршневая или винтовая) в комплекте;
• осушитель сжатого воздуха (сорбционный) в комплекте с компрессорной установкой.
