КФЕ72Б

Заказать

Технические характеристики

Эффективная площадь фильтрации, не менее90м2
Максимальный расход очищаемого газа, при скорости фильтрации 1,4 м/мин7500 м3/час
Количество рукавов72 шт.
Концентрация пыли на выходе, не более,10мг/м3
Качество сжатого воздуха поГОСТ 17433-80 9 кл.
Гидравлическое сопротивление фильтра2500Па
Разряжение на корпусе, в базовом исполнении6500Па
Масса фильтра рукавного (без опорной эстакады, лестницы и ограждения)1660 кг
В газе, идущем на очистку не допускаются искры.


Общее описание (базовое исполнение)

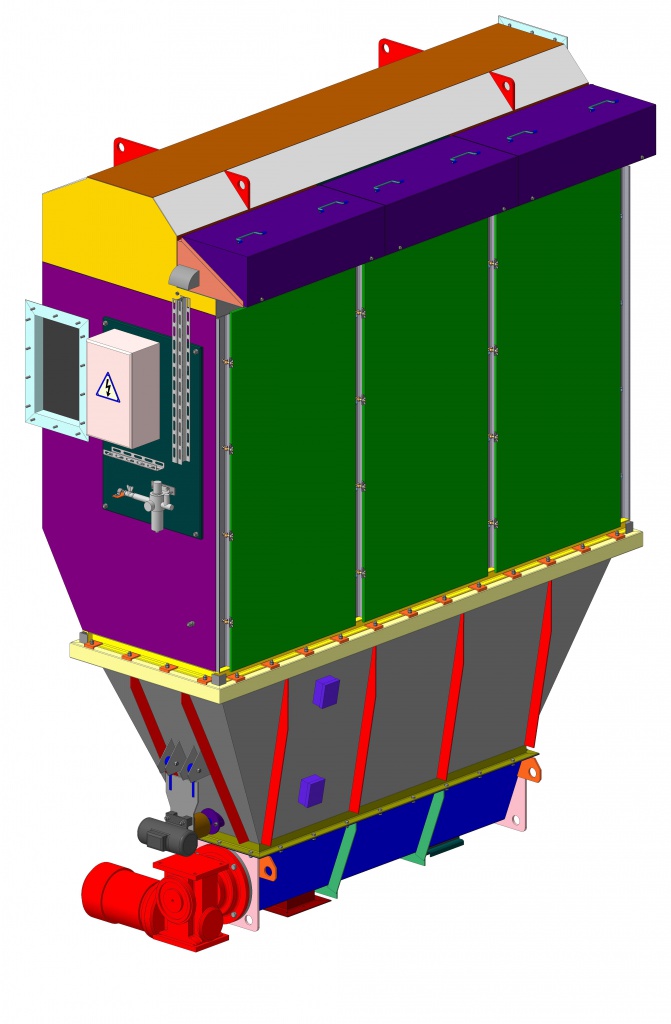

Корпус фильтра имеет вид шкафа с тремя боковыми дверьми для монтажа и демонтажа фильтроэлементов. Благодаря такой конструкции фильтр имеет компактные размеры и не требует дополнительного пространства для обслуживания над собой. Фильтроэлементы (всего их 72) установлены в вертикальном положении и собраны в кассеты по 6 штук в каждой.

На корпусе фильтра с левой стороны крепится шкаф управления, к которому подводится электропитание 220/380В.

Над дверью для удобства обслуживания установлены три блока с импульсными электромагнитными клапанами. Фланец входа расположен слева сбоку, фланец выхода расположен справа сверху.

Под корпусом фильтра смонтирован подрукавный бункер со съемной шнековой частью, в которой установлен шнековый конвейер. К фланцу выгрузки из съемной шнековой части могут быть смонтированы дополнительные устройства пылевыгрузки.

Дополнительные опции

  • корпус под наполнением;
  • фильтрорукава из материалов с различными техническими характеристиками;
  • электрический подогрев системы регенерации;
  • взрывобезопасное исполнение;
  • встроенная система взрывоподавления;
  • встроенная система пожаротушения;
  • теплоизоляция корпуса сэндвич-панелями;
  • клапан подсоса перед фильтром;
  • виброустановка на подрукавном бункере;
  • датчики уровня пыли;
  • теплоизоляция бункера сэндвич-панелями;
  • дополнительный шнек связи;
  • устройства пылевыгрузки «мигалка» и «мигалка двойная»;
  • шлюзовый ротационный затвор с приводом без регулировки частоты вращения;
  • шлюзовый ротационный затвор с приводом с регулировкой частоты вращения;
  • устройство пылевыгрузки «задвижка ручная» или «задвижка с электроприводом»;
  • компрессорная установка (поршневая или винтовая) в комплекте;
  • осушитель сжатого воздуха (сорбционный) в комплекте с компрессорной установкой;
  • опорная эстакада;
  • ограждение;
  • лестница;
  • вытяжной вентилятор.

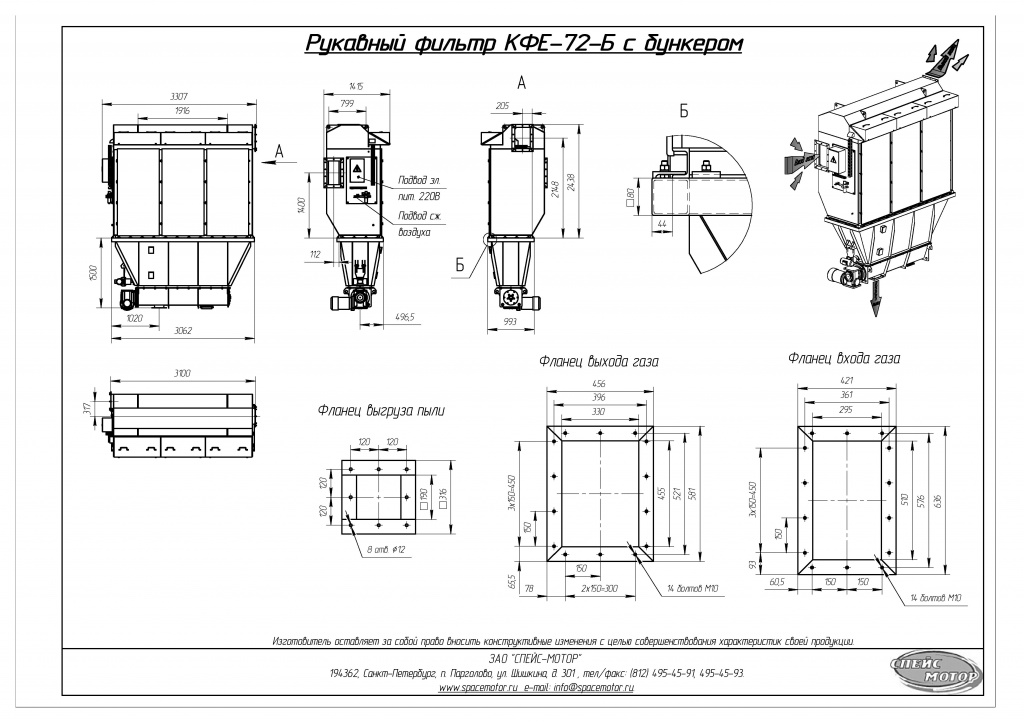

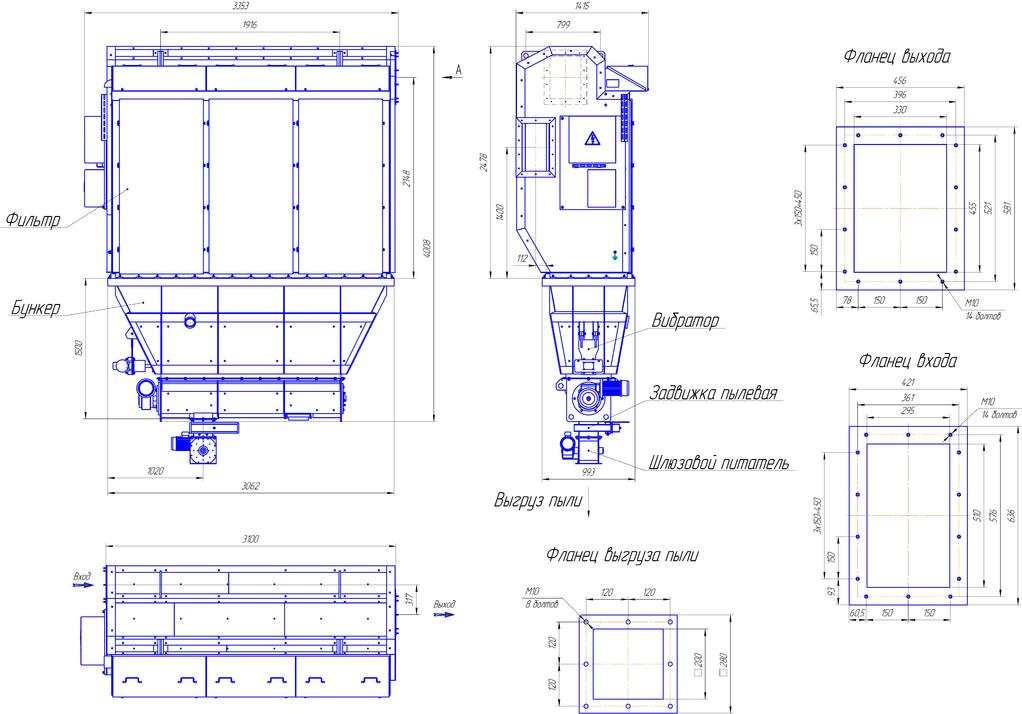

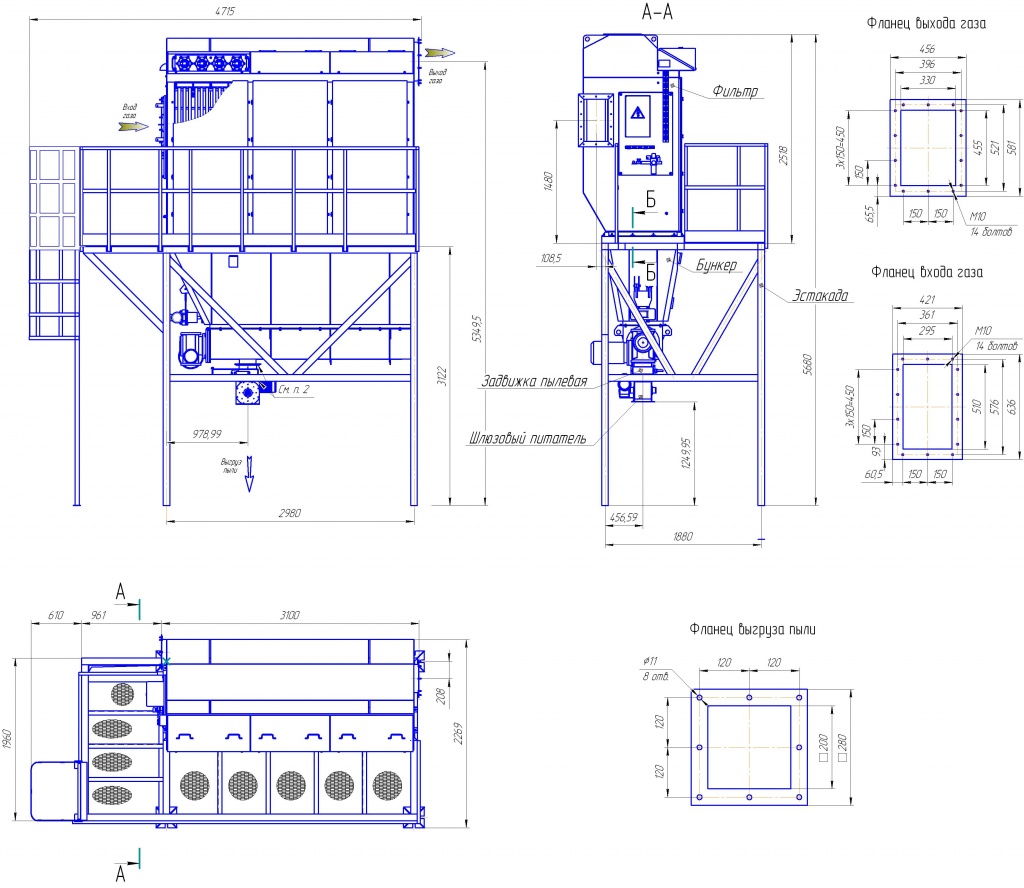

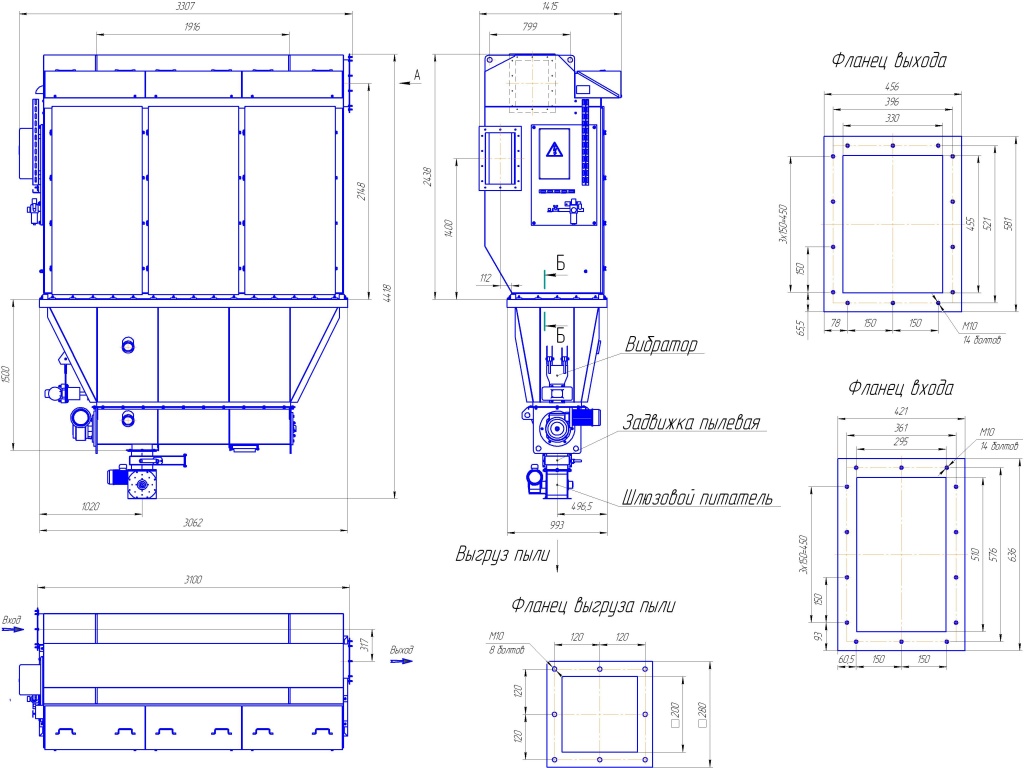

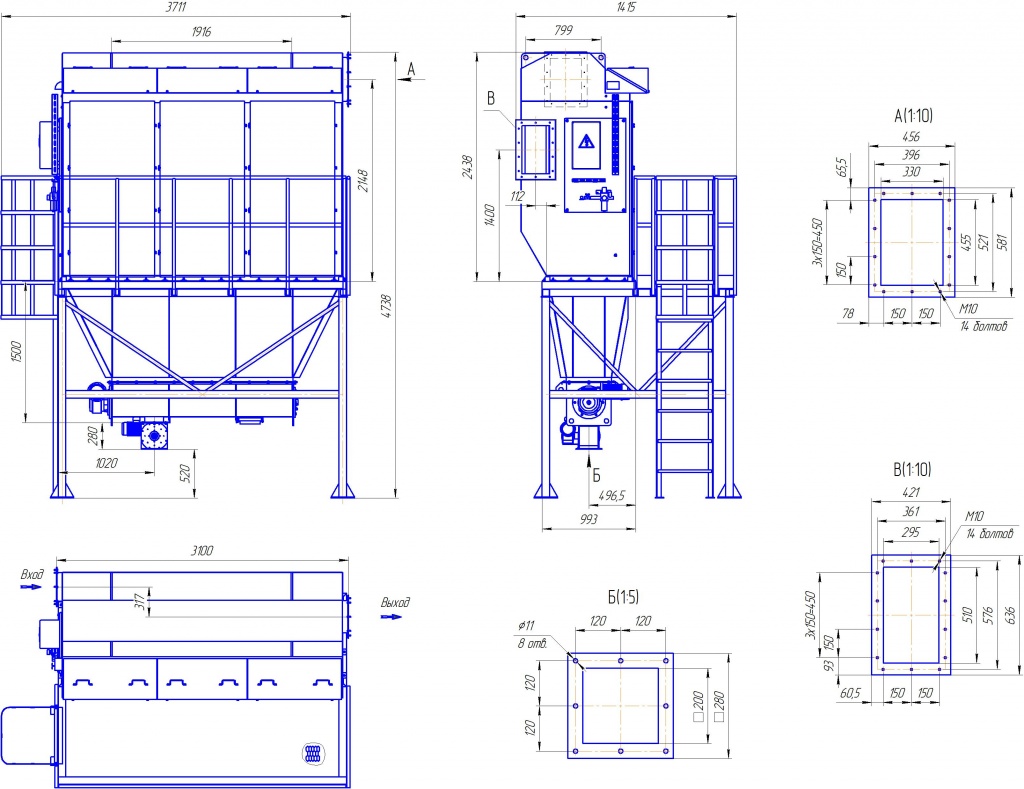

Габаритные чертежи
