КФЕ144А

Заказать

Технические характеристики Гидравлическое сопротивление фильтра 2500Па Площадь фильтрации, не менее 180м2 Максимальный расход очищаемого газа, при скорости фильтрации 1,4 м/мин 15 000 м3/час Количество рукавов 144 шт. Концентрация пыли на выходе, не более, 10мг/м3 Качество сжатого воздуха по ГОСТ 17433-80 9 кл. Разряжение на корпусе, в базовом исполнении 6500Па Масса фильтра рукавного (без опорной эстакады, лестницы и ограждения) 2710 кг В газе, идущем на очистку не допускаются искры.

Общее описание (базовое исполнение)

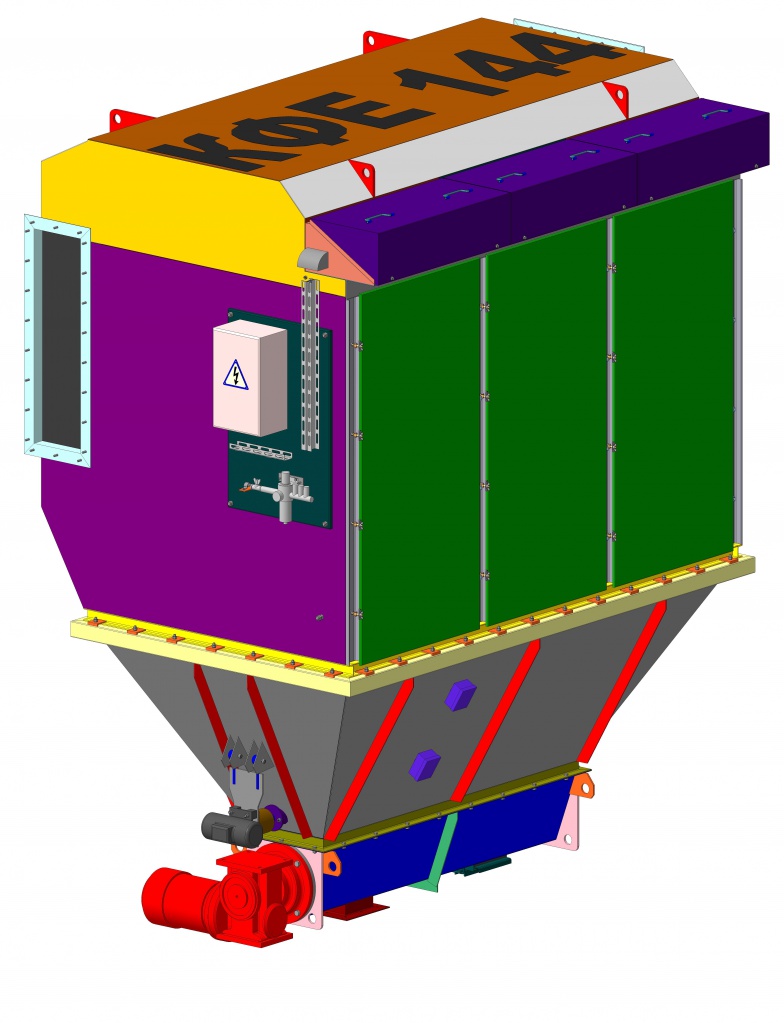

Корпус фильтра имеет вид шкафа с тремя боковыми дверями для монтажа и демонтажа фильтроэлементов. Благодаря такой конструкции, фильтр имеет компактные размеры и не требует дополнительного пространства для обслуживания над фильтром. Фильтроэлементы установлены в вертикальном положении. Фильтроэлементы собираются в кассеты по 6 штук в каждой кассете.

Всего в фильтре 144 штуки фильтроэлементов.

На корпусе фильтра с левой стороны, крепится шкаф управления фильтром, к которому подводится электропитание 220/380В.

Над дверью, для удобства обслуживания установлен блок с импульсными электромагнитными клапанами. Фланец входа расположен слева сбоку, фланец выхода расположен справа сверху.

Под корпусом фильтра смонтирован подрукавный пирамидальный бункер со съемной шнековой частью, в которой расположен шнековый конвейер. К фланцу выгрузки из съемной шнековой части могут быть смонтированы дополнительные устройства пылевыгрузки.

Дополнительные опции

• Исполнение корпуса под наполнением;
• Комплектация фильтрорукавами из материала с различными техническими характеристиками;
• Электрический подогрев системы регенерации;
• Исполнение в взрывобезопасном исполнении;
• Встроенная система взрывоподавления;
• Встроенная система пожаротушения;
• Теплоизоляция корпуса сэндвич-панелями;
• Установка перед фильтром клапана подсоса;
• Комплектация подрукавного бункера виброустановкой;
• Комплектация датчиками уровня пыли;
• Теплоизоляция бункера сэндвич-панелями;
• Комплектация дополнительным шнеком связи;
• Устройство пылевыгрузки «Мигалка» и «Мигалка двойная»;
• Установка шлюзового ротационного затвора с приводом без регулировки частоты вращения;
• Установка шлюзового ротационного затвора с приводом с регулировкой частоты вращения;
• Устройство пылевыгрузки «Задвижка ручная» или «Задвижка с электроприводом»;
• Поставка в комплекте с фильтром компрессорной установки (поршневой или винтовой);
• Поставка в комплекте с компрессорной установкой осушителя сжатого воздуха (сорбционный);
• Опорная эстакада;
• Ограждение;
• Лестница;
• Вытяжной вентилятор

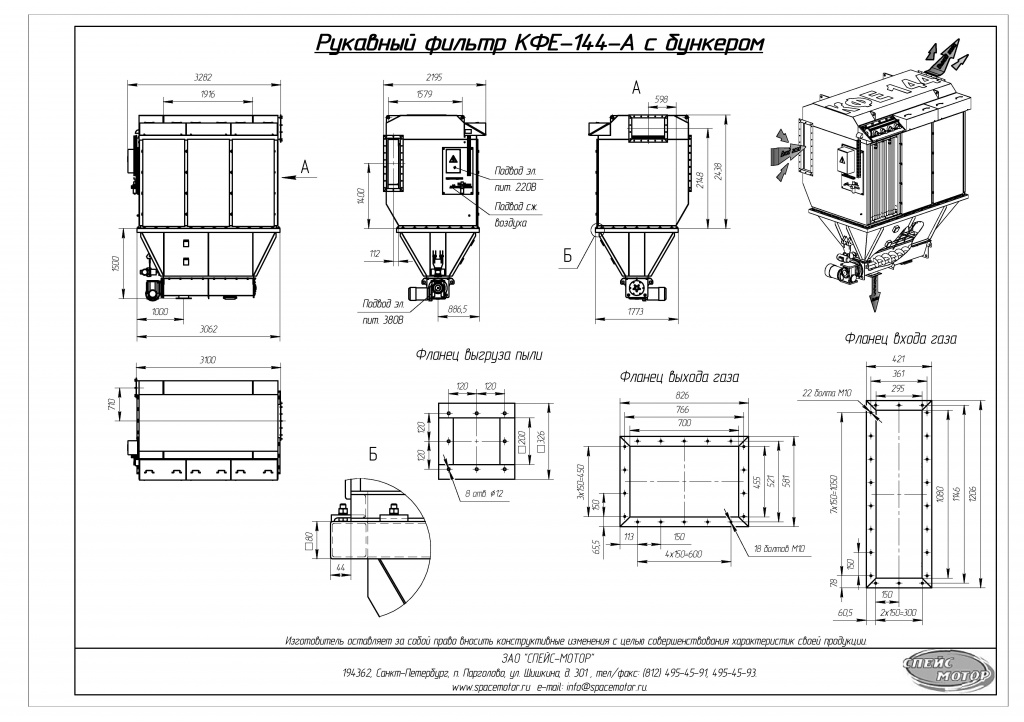

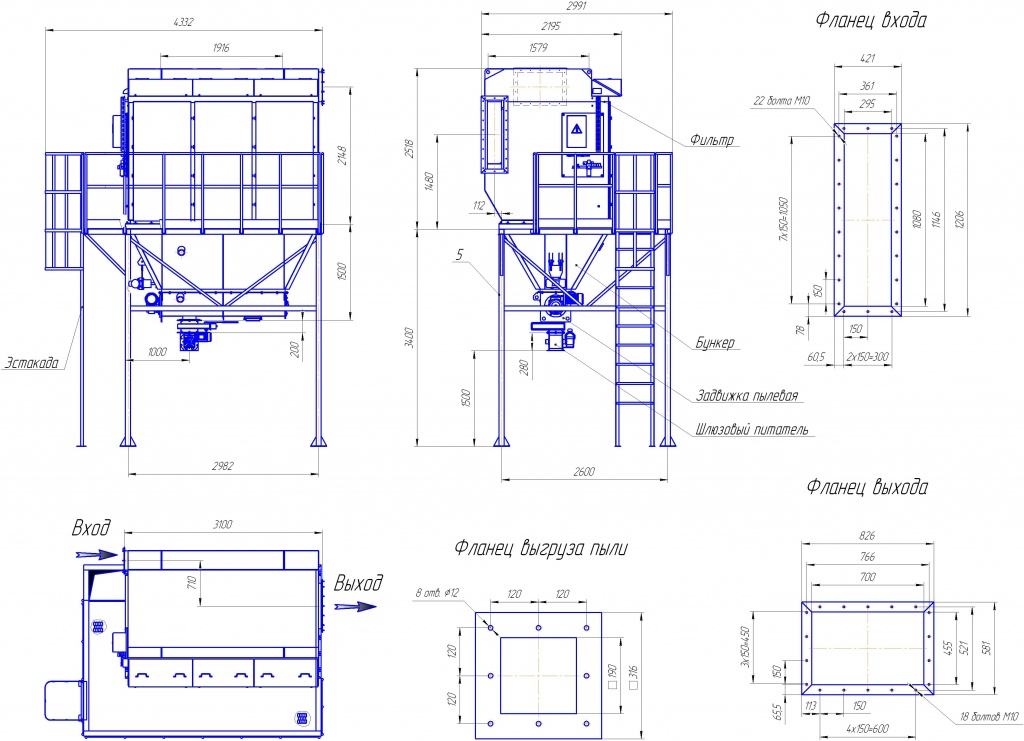

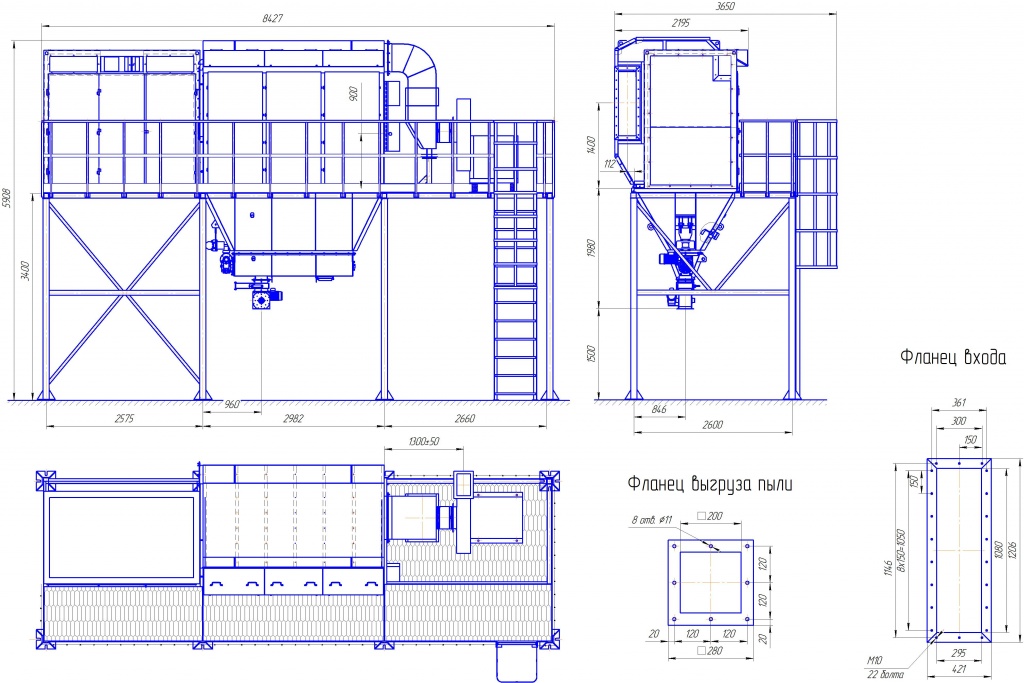

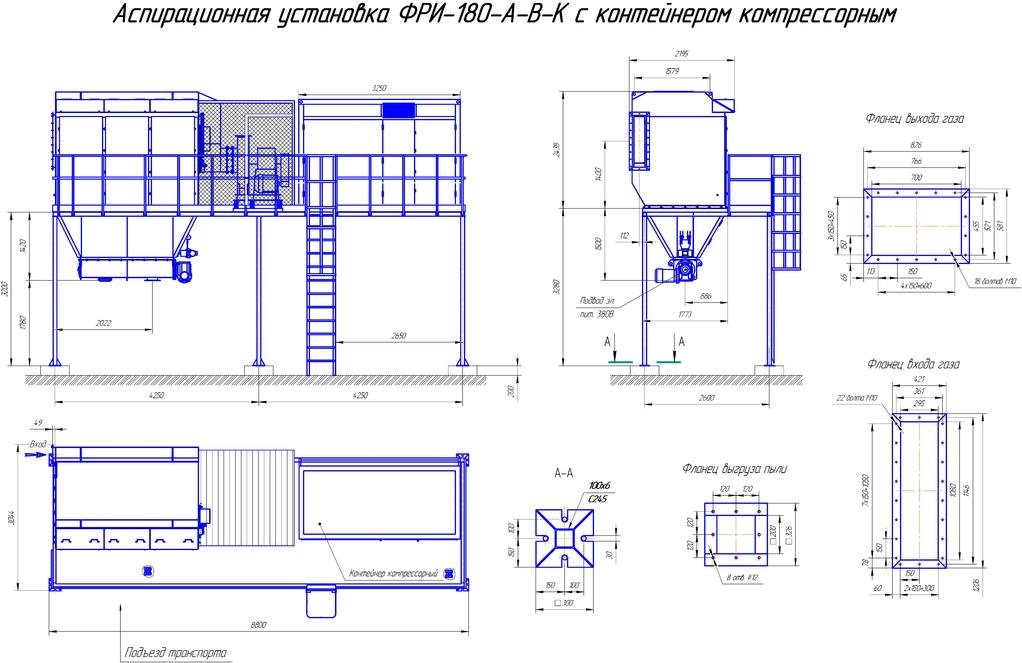

Габаритные чертежи
