Газовоздушные охладители

Охладители используются там, где необходима фильтрация горячего газа (от 200С° до 900С°).

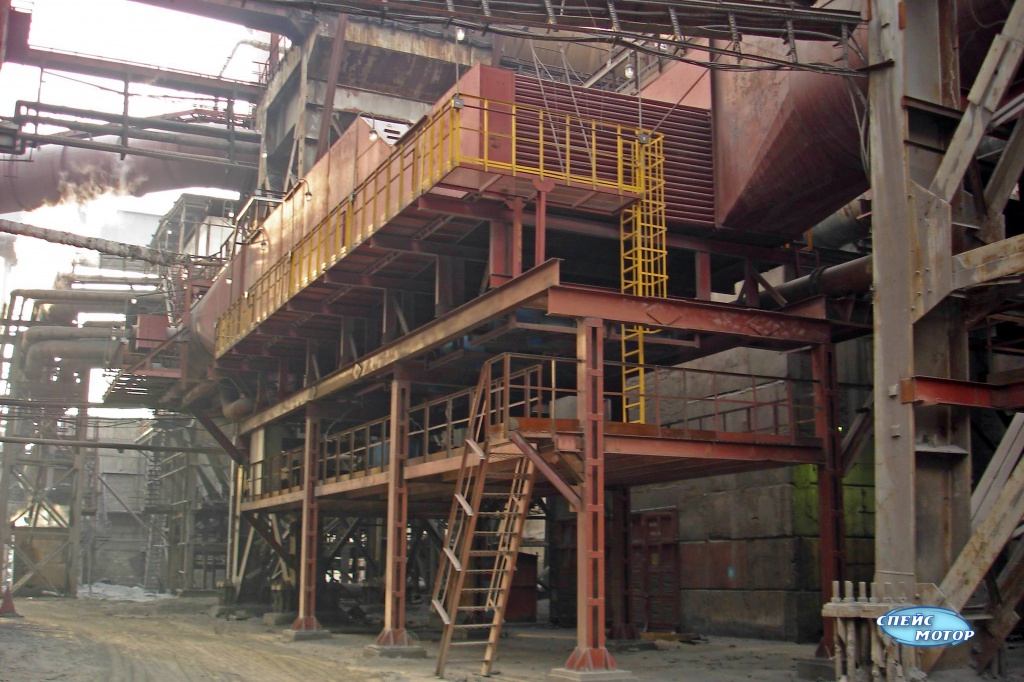

Как известно, фильтроматериалы ограничены максимальной температурой длительной эксплуатации: полиэстер - 140 С°, номекс - 200 С°, тефлон - 250 С°. Чтобы сократить затраты на используемый в рукавных фильтрах фильтроматериал и на установку в целом, применяется трубчатый газовоздушный охладитель, имеющий осевые вентиляторы и систему управления.

Фильтр, оснащенный охладителем с фильтрующим элементом из полиэстера, имеет рабочую температуру до 150 С°. Подобный фильтр значительно эффективнее модели, на которую подается газ, разбавленный атмосферным воздухом, так как имеет больший объем. Кроме того, фильтр с охлаждающим элементом значительно дешевле оснащенного высокотемпературным фильтроматериалом.

Аварийное повышение температуры очищаемого газа (за пределами технического задания) не так критично для газоочистки с охладителем:

• большая масса охладителя является тепловым демпфером;
• при аварии выходит из строя фильтроматериал с меньшей стоимостью и в меньшем количестве.

Применение охладителя уменьшает затраты на всю газоочистку — уменьшаются диаметры газоходов и дымовых труб, газоочистка оснащается дымососами меньшей производительности.

При переменном потоке охлаждаемого газа применяется отключение части секций охладителя. В случае изменяемой температуры газа на входе в газоочистку, либо при изменении температуры окружающей среды, система управления отключает и запускает соответствующее количество обдувочных вентиляторов. Гидравлическое сопротивление охладителя от 1000 до 1200 Па.

В комплекте охладителей также поставляются:

• охлаждающие секции;
• опоры охладителя;
• обдувочные вентиляторы и их крепления;
• питающие кабели и монтажные кабельные конструкции;
• силовой электрошкаф с устройством плавного пуска вентиляторов;
• датчики температуры и система управления охладителем;
• клапан аварийного подсоса.

Расчет газовоздушного охладителя производится индивидуально для каждого заказчика, после предоставления исходных данных:

• начальная температура газа;
• необходимая температура газа после охлаждения;
• расход очищаемого газа;
• свойства пыли (слипаемость, абразивность);
• концентрация пыли в газовоздушном потоке.

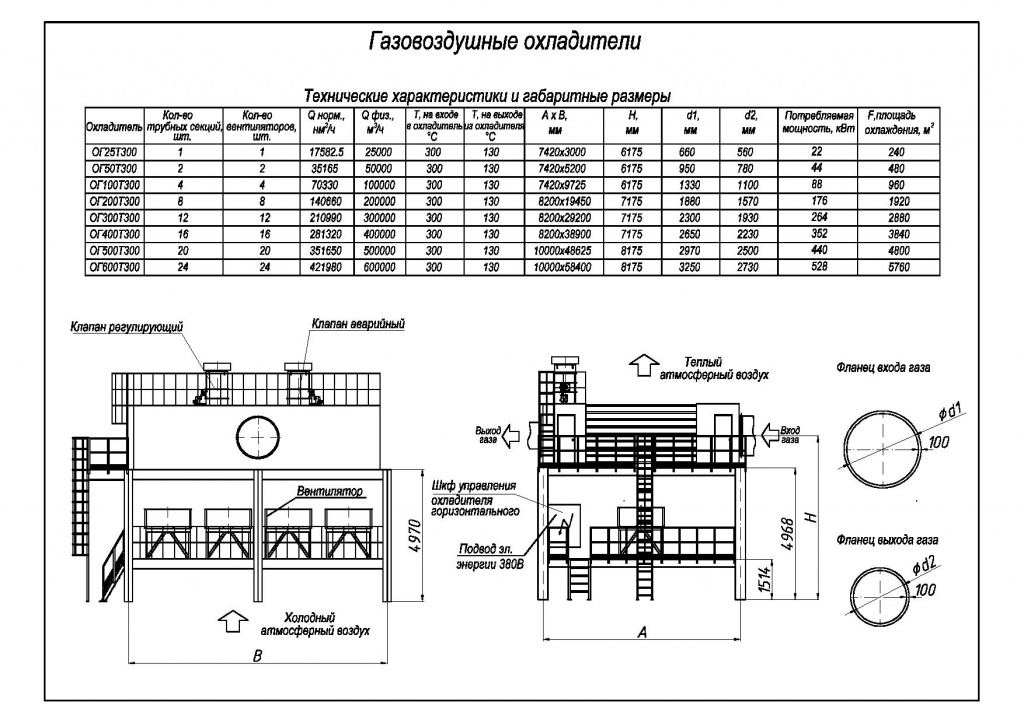

Технические характеристики и габаритные размеры

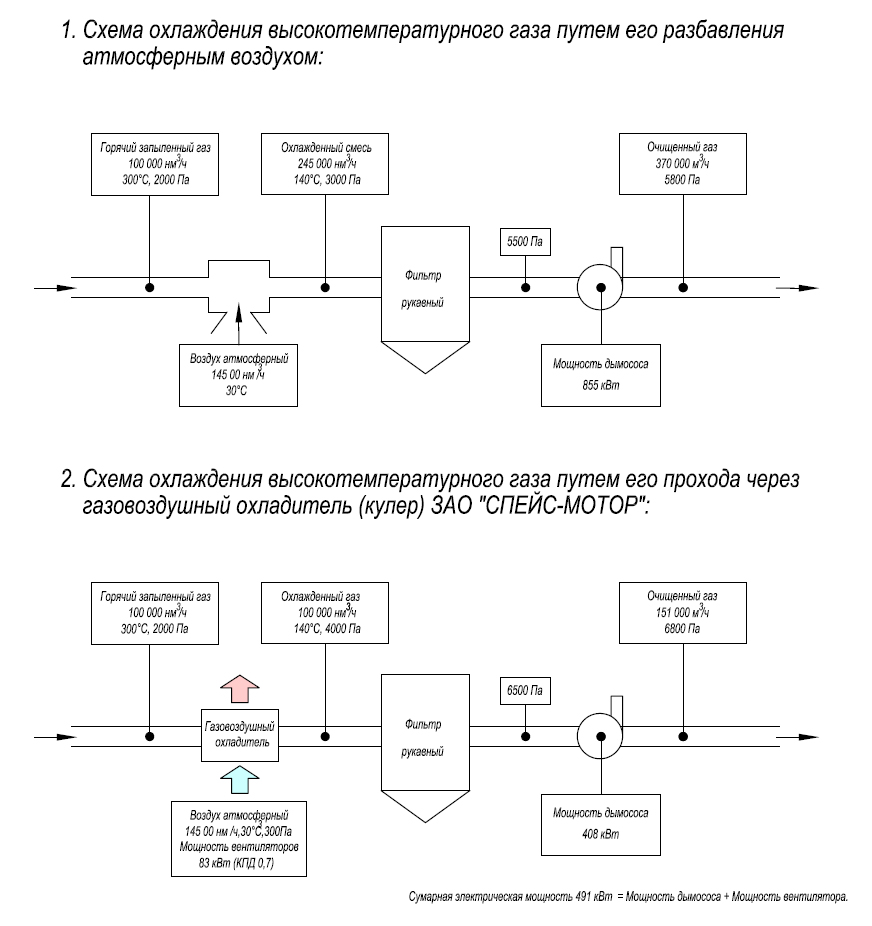

Сравнительная схема газоочисток (с охладителем и без)
